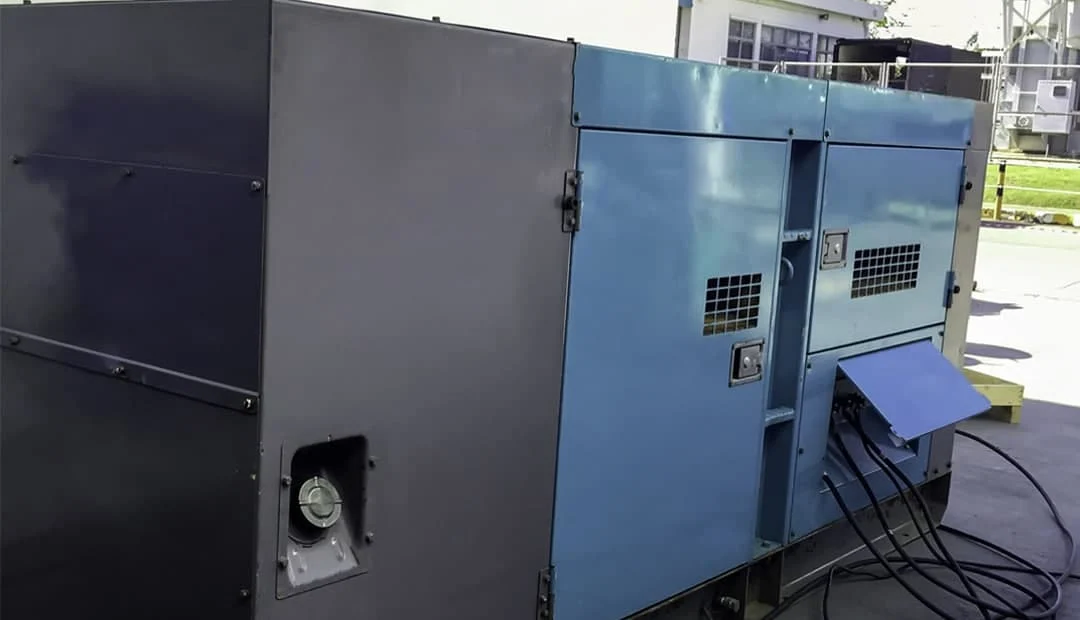

دستورالعمل راه اندازی دیزل ژنراتور

برای تضمین عملکرد رضایت بخش دستگاه دیزل ژنراتور، نصب آن باید طبق راهنمایی‌های نصب استاندارد شرکت تولید کننده انجام شود. رعایت اقدامات ایمنی مناسب باید در هنگام نصب، راه اندازی و بهره برداری از دیزل ژنراتور‌ها در نظرگرفته شود. دستگاه‌های دیزل ژنراتور ممکن است مدت زمان طولانی را کار کنند، لذا نیازمند نگهداری با برنامه ریزی قبلی می‌باشند. پس کلیه افرادی که از دستگاه دیزل ژنراتور استفاده می‌نمایند باید درمورد نحوه کار و ایمنی از آن نیز اطلاعات کافی داشته باشد.

خودرو |ساختمان

عوامل موثر نصب صحیح دیزل ژنراتور



عوامل متعددی در شرایط جانمایی و نصب صحیح دستگاه دیزل ژنراتور دخیل هستند. به طور کل مجموعه ای از عوامل فنی، شرایط پروژه، مباحث کاهش صدا، مباحث کنترل حرارت دستگاه دیزل ژنراتور ، مقاومت و استحکام اتاقک ژنراتور برق را می توان برخی از عوامل اصلی در جانمایی صحیح و نصب دستگاه دیزل ژنراتور دانست. بر این اساس، یادداشت فنی حاضر به منظور بررسی برخی از عوامل اصلی شرایط جانمایی و نصب دیزل ژنراتور ارائه می گردد.

این موارد عبارتند از:

۱- محاسبه توان

۲- ابعاد دستگاه

۲- وزن

۳- متعلقات و امکانات قابل سفارش

۴- ملاحظات حمل و نصب دیزل ژنراتور

این یادداشت فنی با هدف بررسی نکات مهم موارد ذکر شده ارائه می گردد.

محاسبه توان دیزل ژنراتور

در مرحله پیش از نصب پروژه خود، باید محاسبه توان مورد نیاز برای ساختمان یا تأسیسات خود را شروع کنید. نیازهای برق از صنعتی به صنعت دیگر بسیار متفاوت است، از ژنراتورهای تجاری کوچک ۳۵ کیلوواتی به عنوان نیروی پشتیبان برای قطعات خاص تجهیزات گرفته تا تاسیسات نیروگاهی بزرگ ۲۵۰۰ کیلوواتی برای تصفیه خانه‌های آب، مراکز داده، کارخانه‌ها، بیمارستان‌ها، پردیس‌های دانشگاه و غیره استفاده می گردد.

برای تعیین نیازهای برق شما، اعم از برق اولیه، پشتیبان و غیره، دیزل ژنراتور مناسب را برای نیازهای شما انتخاب خواهیم کرد. به طور مثال اگر توان مد نظر شما زیر ۸۰۰ کاوا باشد پیشنهاد ما دیزل ژنراتور بادوین یا ولوو است. اگر برای توان های بالای ۱۰۰۰ کاوا قصد خرید دارید پیشنهاد ما دیزل ژنراتور کامینز یا پرکینز خواهد بود. همچنین قبل از برنامه ریزی راه اندازی ژنراتور، مهم است که سیستم سوخت، سیستم استارت، جریان هوا، سیستم الکتریکی به طور کامل بررسی شود تا ژنراتور عملکرد درستی داشته باشد.

ابعاد دیزل ژنراتور

اندازه دیزل ژنراتور بر اساس الزامات محل نصب دستگاه تعیین می شود. حداقل فضای مورد نیاز برای نصب به گونه ای تعیین می شود که دستگاه از انتهای شاسی در هر چهار سمت با دیوار و یا مانع حداقل ۱ تا ۱٫۵ متر فاصله داشته باشد.در مواقعی که دو یا چند دستگاه در کنار یکدیگر نصب شده باشند فاصله مطلوب دستگاه ها از یکدیگر حدود ۲ متر می باشد. اما میزان تولید حرارت یکی از عوامل اصلی تعیین کننده شرایط جانمایی است.

لازم به ذکر است برندهای مطرح دنیا سعی در یکسان سازی ابعاد محصولات خود در سری های مختلف خود کرده اند تا به وسیله این یکسازن سازی هزینه تولید محصولات را کاهش داده و از طرف دیگر ژنراتورها مختلف به راحتی قابل جایگذاری باشند. به طور مثال دیزل ژنراتور های ولوو یکی از این برندهاست.

اتاقک دیزل ژنراتور

یک اتاقک دیزل به کانال ورودی و خروجی هوا نیاز دارد. ژنراتور قسمت جلو دستگاه محسوب می شود.جریان هوا داخل اتاقک دیزل باید به طور مستمر از سمت جلو به سمت عقب در جریان باشد. این گردش هوا سبب می گردد تا حرارت خروجی از منبع اگزوز و رادیاتور دستگاه به عقب باز نگردد. حرکت مستمر هوا تا میزان ۲۰% می تواند خنک کاری موتور دستگاه را بهبود بخشد.حجم هوای مورد نیاز بیش از میزان دمش فن در پشت رادیاتور است،  به این معنا که کلیه گرمای خروجی از رادیاتور باید به فضای بیرون انتقال یابد.

در صورتی که امکان ایجاد کانال های هوای مناسب وجود نداشته باشد و از طرف دیگر ارتفاع سقف اتاقک دیزل نیز کوتاه باشد لازم است تا در جانمایی و ابعاد اتاقک دیزل تجدید نظر شود. زیرا وقتی که میزان حرارت تولید شده توسط موتورهای دستگاه به درستی از فضای اتاقک خارج نشود، حرارت موتورها محفوظ شده و افزایش حرارت موتورها و استهلاک و خرابی موتورها را در پی خواهد داشت. بر این اساس نمی توان برای فاصله بین دستگاه ها عدد دقیق و ثابتی را اعلام نمود زیرا این میزان به طور کامل به نحوه ورود و خروج هوا و سطح خنک کاری موتورها وابسته است.

کانوپی دیزل

در صورتی که دستگاه دیزل ژنراتور به کانوپی مجهز شود، موضوع خنک کاری موتورها بسیار پیچیده تر خواهد شد. زیرا یک کانوپی استاندارد،  خود دارای کانال های ورودی و خروجی هوا می باشد و ابعاد دستگاه دیزل ژنراتور را نیز افزایش می دهد. شاسی کانوپی از نظر طول ۱ تا ۱٫۵ متر بلند تر از شاسی دستگاه بدون کانوپی می باشد. (اگر تعریف دقیقی از کانوپی و ویژگی های آن ندارید

عرض شاسی نیز ۲۰ تا ۵۰ سانت افزایش پیدا می کند و به گونه ای ساخته می شوند که منبع اگزوز در داخل کانوپی قرار می گیرد و در انتهای کانوپی فضای خالی پشت رادیاتور برای نصب منبع اگزوز در نظر گرفته می شود همچنین هوای گرم خروجی از پشت رادیاتور به هیچ عنوان به سمت موتور و ژنراتور باز نمی گردد.

ارتفاع دیزل ژنراتور

در یک ویدئو کوتاه در  cummins.com مشاهده کردیم که ارتفاع دستگاه پس از نصب کانوپی ۶۰ تا ۱۵۰ سانتی متر بر حسب نوع موتور و ظرفیت دستگاه متغیر خواهد بود. در صورتی که دستگاه به همراه کانوپی داخل اتاقک دیزل جانمایی شود فاصله از دیواره کانوپی در هر چهار سمت باید ۱ تا ۱٫۵ متر با دیوار یا دستگاه مجاور در نظر گرفته شود. در کنار کانوپی درب های دسترسی به موتور، ژنراتور، مخزن سوخت و تابلو برق تعبیه شده که درب ها برای باز شدن کامل باید از فضای لازم برخوردار باشند.

یکی از موضوعات اصلی جانمایی و ابعاد دستگاه وجود فضای لازم برای انجام تعمیرات و سرویس های دوره ای دستگاه  می باشد. فضای در نظر گرفته شده در کنار دستگاه دیزل ژنراتور باید برای انجام تعمیرات احتمالی مناسب باشد. کانوپی های دستگاه ژنراتور قابل باز شدن هستند لذا در صورت نیاز به تعمیرات اساسی، بخش هایی از بدنه دیزل ژنراتور قابل باز کردن می باشند و پس از اتمام تعمیرات لازم می توان بخش های باز شده را مجدد در محل خود نصب نمود.

وزن دیزل ژنراتور



در صورتی که بخواهیم دیزل ژنراتور را بر روی پشت بام و یا سطوح دارای مقاومت کم نصب کنیم، وزن دستگاه پس از نصب یکی از مولفه های اصلی انتخاب دستگاه خواهد بود. در تعیین وزن دستگاه باید توجه داشت که عدد وزن بر اساس وزن نهایی دستگاه که مجموع وزن موتور، ژنراتور، شاسی، مخزن سوخت، تابلو برق، و کانوپی تعیین می شود. عدد وزن موتور و ژنراتور در دفترچه فنی دستگاه ذکر می شود.

وزن دیزل ژنراتور کوپل شده با توجه به نوع شاسی و سایر متعلقات دستگاه از سوی شرکت سازنده اعلام می گردد. نکته حائز اهمیت این است که وزن مخازن سوخت باید با فرض پر بودن مخزن محاسبه گردد. و وزن کانوپی نیز توسط شرکت سازنده اعلام می گردد. لذا عدد نهایی که مجموع وزن کلیه اقلام می باشد از سوی شرکت سازنده اعلام می گردد. بر این اساس مهندسین مشاور پروژه، مهندسین تاسیسات و معمار سازه می توانند متناسب بودن وزن دستگاه را با شرایط پروژه مقایسه نمایند و در صورت مورد تایید بودن وزن دستگاه می توان آن را در محل مورد نظر جانمایی نمود.

موضوع حائز اهمیت آن است که دیزل ژنراتور با توجه به وزن زیاد به هیچ عنوان به صورت دستی قابل حمل نمی باشد و در هر مکان باید با جرثقیل و لیفتراک جابه جا شود. در صورتی که بخواهیم یک دیزل ژنراتور را در طبقات پارکینگ ساختمان جانمایی کنیم، باید توجه داشت که کوتاه بودن سقف پارکینگ مانع ورود و استفاده از خودرو های دارای جرثقیل هستند لذا در چنین مکان هایی باید از لیفتراک استفاده نمود.

ﻃﺮﺍﺣﻰ ﻭ ﺁﺭﺍﻳﺶ ﻣﻜﺎﻥ ﺍﺳﺘﻘﺮﺍﺭ‬:

‫• ﺧﺮﻭﺟﻰ ﺍﮔﺰﻭﺯ ﺑﺎﻳﺪ ﺑﮕﻮﻧﻪ ﺍﻯ ﻣﺴﺘﻘﺮ ﺷﻮﺩ ﻛﻪ ﺍﺯ ﺑﺮﮔﺸﺖ ﺩﻭﺩ ﺍﮔﺰﻭﺯ ﺑﺪﺍﺧﻞ ﺟﻠﻮﮔﻴﺮﻯ ﺷﻮﺩ.‬
‫• ﻣﻨﺒﻊ ﺍﮔﺰﻭﺯ ﺭﺍ ﺑﺎ ﺍﺗﻜﺎ ﺑﻪ ﺳﻘﻒ ﻣﺴﺘﻘﺮ ﻧﻤﺎﻳﻴﺪ ﺗﺎ ﺍﺯ ﺍﻋﻤﺎﻝ ﺑﺎﺭ ﺑﺮ ﺭﻭﻯ ﻣﻮﺗﻮﺭ ﺟﻠﻮﮔﻴﺮﻯ ﺷﻮﺩ.‬
‫• ﺑﺮﺍﻯ ﺧﻨﺜﻰ ﻛﺮﺩﻥ ﻟﺮﺯﺵ ﻫﺎﻯ ﺑﻴﻦ ﺧﺮﻭﺟﻰ ﺍﮔﺰﻭﺯ ﻣﻮﺗﻮﺭ ﻭ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﺍﺯ ﻟﺮﺯﻩ ﮔﻴﺮ ﺍﺳــﺘﻔﺎﺩﻩ ﻧﻤﺎﻳﻴﺪ‬ ‫ﻛﻪ ﻫﻤﺮﺍﻩ ﺑﺎ ﺩﻳﺰﻝ ژﻧﺮﺍﺗﻮﺭﻫﺎﻯ ﺍﺿﻄﺮﺍﺭﻯ ﺗﺤﻮﻳﻞ ﻣﻰ ﮔﺮﺩﺩ.‬
‫• ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﻟﺮﺯﻩ ﮔﻴﺮ ﺑﻴﻦ ژﻧﺮﺍﺗﻮﺭ ﻭ ﺷﺎﺳﻰ ﻣﺮﺑﻮﻁ، ﻧﻴﺎﺯﻯ ﺑﻪ ﻧﺼﺐ ﻭ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﻟﺮﺯﻩ ﮔﻴﺮ‬ ‫ﺑﻴﻦ ﺷﺎﺳﻰ ﻭ ﻛﻒ ﺗﻤﺎﻡ ﺷﺪﻩ ﻧﻤﻰ ﺑﺎﺷﺪ.‬
‫• ﺑﺮﺍﻯ ﺟﻠﻮﮔﻴﺮﻯ ﺍﺯ ﻣﻘﺎﻭﻣﺖ ﺩﺭ ﺑﺮﺍﺑﺮ ﺟﺮﻳﺎﻥ ﺩﻭﺩ ﺍﮔﺰﻭﺯ (‪ ،(Back Pressure‬ﺗﺎ ﺁﻧﺠﺎ ﻛﻪ ﻣﻤﻜﻦ ﺍﺳﺖ‬ ‫ﺳﻴﺴــﺘﻢ ﻟﻮﻟﻪ ﻛﺸﻰ ﺍﮔﺰﻭﺯ ﺑﺎﻳﺪ ﻛﻮﺗﺎﻩ ﻭ ﭘﻴﭻ ﻭ ﺧﻢ ﻫﺎﻯ ﺁﻥ ﺩﺭ ﺣﺪﺍﻗﻞ ﻣﻤﻜﻦ ﺑﺎﺷﺪ
‫• ﺟﻬﺖ ﺟﻠﻮﮔﻴﺮﻯ ﺍﺯ ﺑﺮﮔﺸــﺖ ﺩﻭﺩ ﺩﺭ ﺗﻮﺭﺑﻮﺷــﺎﺭژﺭ، ﻗﻄﺮ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﺑﺎﻳﺪ ﺣﺪﺍﻗﻞ ۱۵ ﺍﻟﻰ ۲۰ ﺩﺭﺻﺪ‬ ‫ﺑﺰﺭﮔﺘﺮ ﺍﺯ ﺩﻫﺎﻧﻪ ﺗﻮﺭﺑﻮﺷﺎﺭژﺭ ﺑﺎﺷﺪ.‬
‫• ﭼﻨﺎﻧﭽﻪ ﺑﻌﻠﺖ ﺷﺮﺍﻳﻂ ﺣﺎﻛﻢ، ﻣﻴﺰﺍﻥ ﻣﻘﺎﻭﻣﺖ ﺩﺭ ﺑﺮﺍﺑﺮ ﺟﺮﻳﺎﻥ ﺧﺮﻭﺝ ﺩﻭﺩ ﺍﮔﺰﻭﺯ (‪ (Back Pressure‬ﺍﺯ‬ ‫ﻣﻘﺪﺍﺭ ﺗﻌﻴﻴﻦ ﺷﺪﻩ ﺯﻳﺎﺩﺗﺮ ﻣﻰ ﺷﻮﺩ، ﻗﻄﺮ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﺭﺍ ﺍﻓﺰﺍﻳﺶ ﺩﻫﻴﺪ )ﮔﺸﺎﺩﺗﺮ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﺎﻳﻴﺪ(.‬
‫• ﺑﺮﺍﻯ ﺟﻠﻮﮔﻴﺮﻯ ﺍﺯ ﺍﻧﺘﺸﺎﺭ ﺩﻣﺎﻯ ﺑﺎﻻﻯ ﺍﮔﺰﻭﺯ ﺩﺍﺧﻞ ﻣﻜﺎﻥ ﺍﺳﺘﻘﺮﺍﺭ ﺩﻳﺰﻝ ژﻧﺮﺍﺗﻮﺭ، ﻣﻨﺒﻊ ﻭ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ‬ ‫ﺭﺍ ﺑﺎ ﻣﺼﺎﻟﺢ ﻣﻨﺎﺳﺐ (ﭘﺸﻢ ﺳﻨﮓ ﺑﺎ ﺭﻭﻛﺶ ﺁﻟﻮﻣﻴﻨﻴﻮﻡ) ﻋﺎﻳﻖ ﺑﻨﺪﻯ ﻛﻨﻴﺪ.‬
‫• ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺍﻧﺒﺴــﺎﻁ ﻟﻮﻟﻪ ﻫﺎﻯ ﻓﻠﺰﻯ ﺩﺭ ﺍﺛﺮ ﺩﻣﺎ، ﺧﻼﺻــﻰ ﻻﺯﻡ ﺭﺍ ﺑﺮﺍﻯ ﻟﻮﻟﻪ ﻫﺎﻯ ﺍﮔﺰﻭﺯ ﭘﻴﺶ ﺑﻴﻨﻰ‬ ‫ﻛﻨﻴﺪ ﺗﺎ ﺍﺯ ﺍﻋﻤﺎﻝ ﻓﺸﺎﺭ ﺑﺮ ﺗﻜﻴﻪ ﮔﺎﻩ ﻫﺎ ﻭ ﻣﻮﺗﻮﺭ ﺟﻠﻮﮔﻴﺮﻯ ﺷﻮﺩ.‬
‫• ﺩﺭﭘﻮﺵ، ﻛﻼﻫﻚ ﻳﺎ ﺯﺍﻧﻮﻳﻰ ﻣﻨﺎﺳﺐ ﺑﺮﺍﻯ ﺍﻧﺘﻬﺎﻯ ﺑﻴﺮﻭﻧﻰ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﺗﻬﻴﻪ ﻧﻤﺎﻳﻴﺪ ﺗﺎ ﺍﺯ ﻭﺭﻭﺩ ﺁﺏ ﺑﺎﺭﺍﻥ‬ ‫ﺑﻪ ﺩﺍﺧﻞ ﺁﻥ ﺟﻠﻮﮔﻴﺮﻯ ﺷﻮﺩ.‬
‫‫• ﺍﻧﺘﻬــﺎﻯ ﺑﻴﺮﻭﻧﻰ ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﺭﺍ ﺑﮕﻮﻧﻪ ﺍﻯ ﻣﺴــﺘﻘﺮ ﻛﻨﻴﺪ ﻛﻪ ﺩﺭ ﺟﻬﺖ ﭘﺸــﺖ ﺑــﻪ ﺑﺎﺩ ﻭ ﻳﺎ ﻭﺯﺵ ﺑﺎﺩ ﺍﺯ‬ ‫ﻃﺮﻓﻴﻦ ﺑﺎﺷﺪ.‬
‫ﺑﺮﺍﻯ ﺟﻠﻮﮔﻴﺮﻯ ﺍﺯ ﺍﻋﻤﺎﻝ ﻭﺯﻥ ﺑﺮ ﺭﻭﻯ ﺗﻮﺭﺑﻮﺷﺎﺭژﺭ، ﻟﻮﻟﻪ ﺍﮔﺰﻭﺯ ﻭ ﻣﻨﺒﻊ ﺍﮔﺰﻭﺯ ﺑﺎﻳﺪ ﺑﻪ‬ ‫ﺳﻘﻒ ﺳﺎﭘﻮﺭﺕ ﺷﻮﻧﺪ، ﺑﻪ ﺷﻜﻠﻰ ﻛﻪ ﻟﺮﺯﻩ ﮔﻴﺮ ﺍﮔﺰﻭﺯ ﺑﻪ ﺭﺍﺣﺘﻰ ﺟﺎﻯ ﺑﺎﺯﻯ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ‬.
