جرثقیل بازویی و استانداردهای آن
جرثقیل بازویی که به آن جرثقیل ستونی یا جرثقیل کنسولی هم گفته می شود یک ابزار قدرتمند و کارآمد برای جابجایی و بلند کردن بار در محیط های صنعتی و کارگاهی است. این نوع جرثقیل با ساختار منحصربه فرد خود که شامل یک ستون عمودی و یک بازوی افقی (بازو) است امکان چرخش ۳۶۰ درجه ای و دسترسی به نقاط مختلف را فراهم می کند. اما سوال اصلی اینجاست که استانداردهای جرثقیل بازویی چیست و چه اهمیتی دارند؟
استانداردهای جرثقیل بازویی مجموعه ای از قوانین دستورالعمل ها و الزامات فنی هستند که برای اطمینان از ایمنی کارایی و طول عمر این تجهیزات تدوین شده اند. رعایت این استانداردها نه تنها از حوادث ناگوار و آسیب های جانی و مالی جلوگیری می کند بلکه به بهبود عملکرد جرثقیل و افزایش بهره وری در محیط کار نیز کمک شایانی می نماید. در ادامه این مقاله به بررسی دقیق تر اجزای اصلی جرثقیل بازویی اصول عملکرد آن ها انواع استانداردها کاربردها در صنایع مختلف و نکات فنی مهم خواهیم پرداخت.
اجزای اصلی جرثقیل بازویی و اصول عملکرد آنها
برای درک بهتر استانداردهای جرثقیل بازویی ابتدا باید با اجزای اصلی و نحوه کارکرد آن ها آشنا شویم. یک جرثقیل بازویی به طور کلی از بخش های زیر تشکیل شده است :
- ستون (Column): ستون بخش اصلی و نگهدارنده جرثقیل است که به صورت عمودی نصب شده و وزن کل سیستم و بار را تحمل می کند. ستون معمولاً از فولاد مقاوم ساخته می شود و باید به گونه ای طراحی و نصب شود که پایداری و استحکام کافی را داشته باشد. ستون می تواند به صورت ثابت به زمین یا فونداسیون متصل شود و یا به صورت قابل حمل و جابجایی طراحی گردد.
- بازو (Jib/Boom): بازو بخش افقی جرثقیل است که بار را به صورت معلق نگه می دارد و امکان حرکت افقی بار را فراهم می کند. بازو معمولاً به صورت مفصلی به ستون متصل می شود و می تواند حول محور ستون بچرخد. جنس بازو نیز معمولاً از فولاد با مقاومت بالا انتخاب می شود و طراحی آن باید به گونه ای باشد که در برابر خمش و پیچش ناشی از وزن بار و نیروهای دینامیکی مقاومت کند.
- مکانیسم چرخش (Slewing Mechanism): این مکانیسم وظیفه چرخاندن بازو حول ستون را بر عهده دارد. مکانیسم چرخش می تواند به صورت دستی یا برقی باشد. در جرثقیل های دستی چرخش با استفاده از نیروی انسانی و اهرم ها انجام می شود در حالی که در جرثقیل های برقی از موتورهای الکتریکی و گیربکس ها برای چرخش بازو استفاده می گردد. دقت و کنترل در مکانیسم چرخش برای جابجایی ایمن بار بسیار مهم است.
- بالابر (Hoist): بالابر بخش اصلی بلند کردن و پایین آوردن بار است. بالابر می تواند از نوع زنجیری یا سیم بکسلی باشد و با استفاده از موتور الکتریکی و سیستم گیربکس نیروی لازم برای بالابردن بار را تامین می کند. ظرفیت بالابری سرعت بالابری و نوع سیستم ترمز بالابر از جمله مشخصات فنی مهم آن هستند که باید با توجه به نوع کاربری و بار مورد نظر انتخاب شوند.
- سیستم برق و کنترل (Electrical and Control System): در جرثقیل های برقی سیستم برق و کنترل نقش حیاتی در عملکرد ایمن و دقیق جرثقیل ایفا می کند. این سیستم شامل تابلو برق کابل ها کلیدها دکمه های کنترلی و سیستم های ایمنی مانند قطع کن اضطراری و محدودکننده بار است. سیستم کنترل می تواند به صورت ساده (کنترل دکمه ای) یا پیشرفته (کنترل از راه دور و سیستم های PLC) باشد.
- چرخ جرثقیل: چرخ جرثقیل یکی از اجزای تشکیل دهنده جرثقیل است. چرخ های جرثقیل در انواع و اندازه های مختلفی تولید و عرضه شده اند. به همین دلیل در هنگام خرید چرخ جرثقیل باید به مناسب بودن نوع چرخی که انتخاب کرده اید با کاربرد مورد نظرتان توجه داشته باشید. چرخ های این نوع جرثقیل تقریبا مشابه چرخ جرثقیل سقفی می باشند.
- تجهیزات جانبی (Accessories): تجهیزات جانبی شامل انواع قلاب ها شگل ها زنجیرها تسمه ها و مگنت ها هستند که برای اتصال بار به بالابر و جابجایی انواع مختلف بارها استفاده می شوند. انتخاب تجهیزات جانبی مناسب و بازرسی منظم آن ها برای حفظ ایمنی بسیار مهم است.
اصل عملکرد جرثقیل بازویی بر اساس اهرم و نیروی گرانش استوار است. بالابر با اعمال نیروی کششی به بار آن را از زمین بلند می کند و بازو با چرخش خود بار را به موقعیت مورد نظر منتقل می نماید. تعادل نیروها و گشتاورها در تمام مراحل عملیات باید حفظ شود تا از واژگونی جرثقیل و سقوط بار جلوگیری گردد.
انواع جرثقیل بازویی و کاربردهای صنعتی آنها
جرثقیل های بازویی بر اساس نوع ساختار نحوه نصب و کاربرد به انواع مختلفی تقسیم می شوند. شناخت انواع مختلف به انتخاب مناسب ترین نوع برای هر کاربرد کمک می کند :

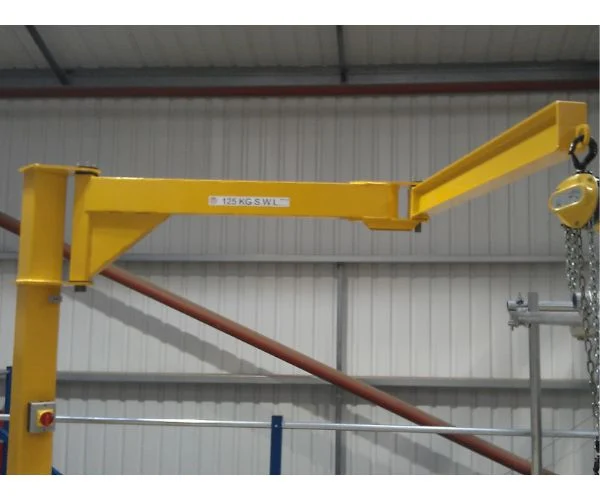

- جرثقیل بازویی دیواری (Wall-Mounted Jib Crane) : این نوع جرثقیل به دیوار یا ستون های ساختمان متصل می شود و فضای کف کارگاه را آزاد می گذارد. جرثقیل های دیواری معمولاً برای کاربردهای سبک و متوسط در کارگاه های کوچک و خطوط تولید استفاده می شوند. محدودیت فضای چرخش به دلیل اتصال به دیوار از ویژگی های این نوع جرثقیل است.

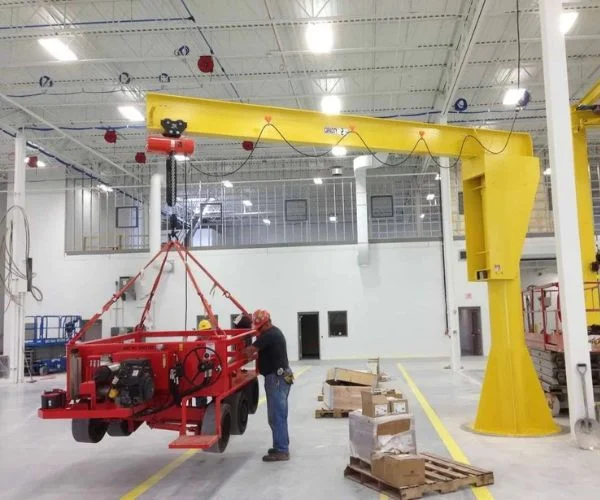

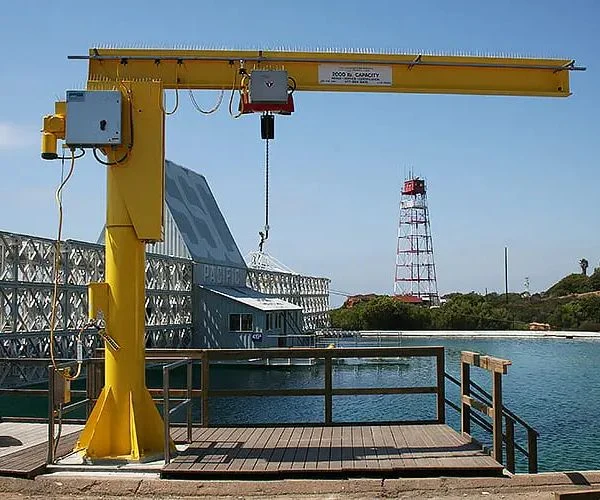

- جرثقیل بازویی ستونی (Pillar-Mounted Jib Crane) : این نوع جرثقیل دارای یک ستون مستقل است که به فونداسیون یا کف کارگاه متصل می شود. جرثقیل های ستونی قابلیت چرخش ۳۶۰ درجه را دارند و برای کاربردهای عمومی در کارگاه ها انبارها و محوطه های باز مناسب هستند. ظرفیت بالابری و طول بازو در جرثقیل های ستونی می تواند متنوع باشد و برای بارهای مختلف قابل تنظیم است.
- جرثقیل بازویی متحرک (Portable Jib Crane) : این نوع جرثقیل بر روی یک پایه چرخ دار نصب می شود و قابلیت جابجایی در محیط کار را دارد. جرثقیل های متحرک برای کاربردهای موقت و جابجایی های کم وزن در مکان های مختلف مناسب هستند. محدودیت ظرفیت بالابری و پایداری در مقایسه با جرثقیل های ثابت از معایب این نوع جرثقیل است.
- جرثقیل بازویی تلسکوپی (Telescopic Jib Crane) : این نوع جرثقیل دارای یک بازوی تلسکوپی است که طول آن قابل تنظیم است. جرثقیل های تلسکوپی برای دسترسی به نقاط دورتر و فضاهای محدود مناسب هستند. پیچیدگی بیشتر ساختار و هزینه بالاتر از ویژگی های این نوع جرثقیل است.
- جرثقیل بازویی مفصلی (Articulated Jib Crane) : این نوع جرثقیل دارای یک بازوی مفصلی است که انعطاف پذیری بیشتری در حرکت بار فراهم می کند. جرثقیل های مفصلی برای کار در فضاهای پیچیده و دسترسی به نقاط غیرقابل دسترس مناسب هستند. کنترل دقیق تر و هماهنگی بیشتر در حرکت بازو از مزایای این نوع جرثقیل است.
کاربردهای صنعتی جرثقیل بازویی بسیار گسترده است و در صنایع مختلفی از جمله :
- صنعت تولید و مونتاژ : جابجایی قطعات ماشین آلات ابزارآلات و مواد اولیه در خطوط تولید ایستگاه های کاری و سالن های مونتاژ.
- صنعت انبارداری و لجستیک : بارگیری و تخلیه کامیون ها و واگن ها چیدمان و جابجایی کالاها در انبارها و مراکز توزیع.
- صنعت ساخت و ساز : جابجایی مصالح ساختمانی تجهیزات و ابزارآلات در پروژه های ساختمانی.
- صنعت خودرو سازی : جابجایی قطعات خودرو موتورها و گیربکس ها در خطوط تولید و تعمیرگاه ها.
- صنعت ماشین کاری و فلزکاری : بارگذاری و تخلیه قطعات سنگین بر روی ماشین های CNC و تراشکاری جابجایی قطعات در کارگاه های فلزکاری.
- صنایع دریایی و بنادر : بارگیری و تخلیه کانتینرها و محموله های دریایی در بنادر و کشتی سازی.
- صنایع غذایی و دارویی : جابجایی مواد اولیه محصولات نیمه ساخته و محصولات نهایی در کارخانجات تولید مواد غذایی و دارویی با رعایت بهداشت و استانداردهای مربوطه.
این تنوع کاربرد نشان دهنده اهمیت و کارایی بالای جرثقیل های بازویی در صنایع مختلف است.
برای مشاهده نحوه طراحی جرثقیل بازویی این ویدیو را مشاهده فرمایید.
استانداردهای بین المللی جرثقیل بازویی
برای اطمینان از ایمنی و کیفیت جرثقیل های بازویی در سطح جهانی استانداردهای بین المللی متعددی تدوین شده اند. رعایت این استانداردها توسط تولیدکنندگان و کاربران جرثقیل ضامن ایمنی قابلیت اطمینان و عملکرد صحیح این تجهیزات است. برخی از مهم ترین استانداردهای بین المللی جرثقیل بازویی عبارتند از :
- استاندارد ISO ۹۹۲۷-۳ : این استاندارد توسط سازمان بین المللی استاندارد (ISO) تدوین شده و به بازرسی نگهداری و تعمیرات جرثقیل های بازویی می پردازد. این استاندارد الزامات مربوط به بازرسی های دوره ای روش های بازرسی معیارهای پذیرش و رد قطعات و روش های تعمیرات را مشخص می کند. رعایت این استاندارد برای حفظ ایمنی و طول عمر جرثقیل بسیار حیاتی است.
- استاندارد EN ۱۳۰۰۱-۳-۲ : این استاندارد اروپایی به طراحی سازه جرثقیل های بازویی می پردازد و الزامات مربوط به محاسبات استحکام پایداری و خستگی سازه را تعیین می کند. این استاندارد با استفاده از روش های مهندسی پیشرفته و ضرایب ایمنی مناسب طراحی سازه های ایمن و مقاوم را تضمین می کند.
- استاندارد ANSI/ASME B۳۰.۱۷ : این استاندارد آمریکایی توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده و به جرثقیل های بازویی و مونوریل می پردازد. این استاندارد شامل الزامات مربوط به طراحی ساخت نصب بهره برداری بازرسی آزمایش و نگهداری جرثقیل های بازویی است. این استاندارد به طور گسترده در آمریکای شمالی و سایر نقاط جهان مورد استفاده قرار می گیرد.
- استاندارد FEM ۱.۰۰۱ : این استاندارد اروپایی توسط فدراسیون اروپایی جابجایی مواد (FEM) تدوین شده و به قواعد طراحی مکانیزم های بالابری می پردازد. این استاندارد شامل الزامات مربوط به طراحی بالابرها مکانیزم های حرکت سیستم های ترمز و سایر اجزای مکانیزم بالابری است. این استاندارد به عنوان یک مرجع معتبر در طراحی مکانیزم های بالابری در سراسر جهان شناخته می شود.
علاوه بر این استانداردها استانداردهای ملی و منطقه ای دیگری نیز در کشورهای مختلف وجود دارند که بر اساس شرایط و الزامات محلی تدوین شده اند. آگاهی از استانداردهای مربوطه و رعایت آن ها توسط تولیدکنندگان نصابان و کاربران جرثقیل بازویی امری ضروری برای تضمین ایمنی و کیفیت است.
تکنولوژی های پیشرفته در جرثقیل های بازویی
صنعت جرثقیل سازی نیز مانند سایر صنایع شاهد پیشرفت های چشمگیر تکنولوژی بوده است. به کارگیری تکنولوژی های پیشرفته در طراحی و ساخت جرثقیل های بازویی منجر به افزایش کارایی ایمنی و سهولت استفاده از این تجهیزات شده است. برخی از مهم ترین تکنولوژی های پیشرفته در جرثقیل های بازویی عبارتند از :
- سیستم های کنترل هوشمند (Intelligent Control Systems) : استفاده از سیستم های کنترل PLC (کنترل کننده منطقی برنامه پذیر) و سنسورهای پیشرفته امکان کنترل دقیق تر و ایمن تر جرثقیل را فراهم کرده است. این سیستم ها می توانند پارامترهای مختلفی مانند وزن بار موقعیت بازو سرعت حرکت و گشتاور را به طور مداوم پایش کرده و در صورت بروز شرایط غیرایمن به طور خودکار واکنش نشان دهند.
- سیستم های ضد نوسان بار (Anti-Sway Systems) : نوسان بار در حین جابجایی یکی از چالش های ایمنی در جرثقیل ها است. سیستم های ضد نوسان بار با استفاده از الگوریتم های کنترلی پیشرفته و سنسورهای حرکتی نوسانات بار را به حداقل رسانده و جابجایی ایمن تر و سریع تر بار را امکان پذیر می سازند.
- سیستم های موقعیت یابی دقیق (Precise Positioning Systems) : در برخی کاربردها نیاز به موقعیت یابی بسیار دقیق بار وجود دارد. سیستم های موقعیت یابی دقیق با استفاده از سنسورهای لیزری GPS و سیستم های بینایی ماشین امکان موقعیت یابی بار با دقت میلی متری را فراهم می کنند. این تکنولوژی به ویژه در صنایع مونتاژ دقیق و انبارداری اتوماتیک کاربرد دارد.
- سیستم های مانیتورینگ از راه دور (Remote Monitoring Systems) : استفاده از سیستم های مانیتورینگ از راه دور امکان پایش وضعیت جرثقیل عملکرد آن و تشخیص زودهنگام خرابی ها را فراهم می کند. این سیستم ها می توانند اطلاعات مربوط به ساعت کارکرد بار وارده دمای موتور و وضعیت قطعات را به صورت آنلاین جمع آوری کرده و به کاربر یا مسئول نگهداری ارسال نمایند. این تکنولوژی به بهبود نگهداری پیشگیرانه و کاهش زمان توقفات کمک می کند.
- مواد و آلیاژهای جدید (New Materials and Alloys) : استفاده از مواد و آلیاژهای جدید با مقاومت بالاتر وزن کمتر و طول عمر بیشتر امکان طراحی جرثقیل های سبک تر قوی تر و با کارایی بالاتر را فراهم کرده است. به عنوان مثال استفاده از فولادهای با مقاومت بالا (HSLA) و کامپوزیت ها در ساخت بازوها و ستون ها منجر به کاهش وزن و افزایش ظرفیت بالابری جرثقیل ها شده است.
به کارگیری این تکنولوژی های پیشرفته نه تنها کارایی و ایمنی جرثقیل های بازویی را ارتقاء داده بلکه سهولت استفاده نگهداری و عمر مفید آن ها را نیز بهبود بخشیده است.
نکات فنی مهم در طراحی و استفاده از جرثقیل بازویی
در طراحی و استفاده از جرثقیل بازویی توجه به نکات فنی مهم امری ضروری برای تضمین عملکرد صحیح و ایمن این تجهیزات است. برخی از این نکات عبارتند از :
- محاسبه ظرفیت باربری (Load Capacity Calculation) : ظرفیت باربری جرثقیل باید به دقت محاسبه و با توجه به نوع بار شعاع کارکرد و زاویه بازو تعیین شود. بارگذاری بیش از حد مجاز می تواند منجر به واژگونی جرثقیل شکست قطعات و حوادث ناگوار شود. استفاده از نرم افزارهای مهندسی و مشورت با متخصصان در محاسبه ظرفیت باربری توصیه می شود.
- طراحی سازه (Structural Design) : طراحی سازه جرثقیل باید بر اساس استانداردهای معتبر و با در نظر گرفتن بارهای استاتیکی و دینامیکی انجام شود. انتخاب مواد مناسب محاسبات دقیق و تحلیل های FEM برای اطمینان از استحکام و پایداری سازه ضروری است. جوشکاری و اتصالات نیز باید مطابق با استانداردهای جوشکاری و با کیفیت بالا انجام شوند.
- انتخاب بالابر مناسب (Hoist Selection) : انتخاب بالابر مناسب با توجه به ظرفیت باربری ارتفاع بالابری سرعت بالابری و نوع کاربری از اهمیت بالایی برخوردار است. نوع بالابر (زنجیری یا سیم بکسلی) سیستم ترمز و حفاظت اضافه بار باید با دقت انتخاب شوند. بررسی کاتالوگ ها و مشخصات فنی بالابرها و مشورت با تامین کنندگان معتبر توصیه می شود.
- نصب و راه اندازی صحیح (Proper Installation and Commissioning) : نصب و راه اندازی جرثقیل باید توسط افراد متخصص و مطابق با دستورالعمل های سازنده انجام شود. تراز بودن ستون استحکام اتصالات تنظیمات مکانیکی و برقی و تست های عملکرد باید به دقت انجام شوند. آموزش کاربران و اپراتورها قبل از بهره برداری از جرثقیل ضروری است.
- بازرسی و نگهداری منظم (Regular Inspection and Maintenance) : بازرسی و نگهداری منظم جرثقیل بر اساس برنامه های زمان بندی شده و مطابق با استانداردهای مربوطه باید انجام شود. بازرسی قطعات روانکاری مکانیزم ها تنظیمات سیستم ترمز و بررسی سیستم های ایمنی باید به طور دوره ای انجام شوند. ثبت سوابق بازرسی و نگهداری برای ردیابی وضعیت جرثقیل و برنامه ریزی تعمیرات ضروری است.
- ایمنی اپراتوری (Safe Operation) : اپراتورهای جرثقیل باید آموزش های لازم را دیده و دارای گواهینامه معتبر باشند. رعایت دستورالعمل های ایمنی استفاده از تجهیزات حفاظت فردی بازرسی قبل از شروع کار و ارتباط موثر با سایر پرسنل از جمله نکات مهم ایمنی اپراتوری هستند. اجتناب از بارگذاری بیش از حد مجاز حرکات ناگهانی و کار در شرایط نامساعد جوی نیز بسیار مهم است.
رعایت این نکات فنی مهم در طراحی نصب بهره برداری و نگهداری جرثقیل بازویی به طور قابل توجهی ایمنی کارایی و طول عمر این تجهیزات را افزایش خواهد داد.
نتیجه گیری
جرثقیل بازویی به عنوان یک ابزار کارآمد و پرکاربرد در صنایع مختلف نقش مهمی در افزایش بهره وری و تسهیل فرآیندهای جابجایی مواد ایفا می کند. استانداردهای جرثقیل بازویی مجموعه ای از الزامات فنی هستند که برای تضمین ایمنی کیفیت و عملکرد صحیح این تجهیزات تدوین شده اند. رعایت این استانداردها توسط تولیدکنندگان نصابان و کاربران جرثقیل امری ضروری و حیاتی است. آگاهی از انواع جرثقیل بازویی اجزای اصلی اصول عملکرد استانداردهای بین المللی و نکات فنی مهم به انتخاب استفاده و نگهداری صحیح این تجهیزات کمک شایانی خواهد کرد. سرمایه گذاری در جرثقیل های بازویی استاندارد و آموزش پرسنل نه تنها از حوادث ناگوار جلوگیری می کند بلکه به بهبود راندمان کاری کاهش هزینه ها و افزایش سودآوری نیز منجر خواهد شد.
پرسش های متداول
- چه استانداردی برای بازرسی دوره ای جرثقیل بازویی وجود دارد؟
- استاندارد ISO ۹۹۲۷-۳ به طور خاص به بازرسی نگهداری و تعمیرات جرثقیل های بازویی می پردازد و الزامات مربوط به بازرسی های دوره ای را مشخص می کند. همچنین استانداردهای ملی و منطقه ای دیگری نیز ممکن است در کشورهای مختلف وجود داشته باشند. همواره به استانداردهای محلی و بین المللی معتبر رجوع کنید.
- آیا استفاده از جرثقیل بازویی در فضای باز مجاز است؟
- بله جرثقیل های بازویی ستونی و متحرک می توانند در فضای باز مورد استفاده قرار گیرند. اما باید به شرایط محیطی مانند باد باران و دما توجه شود و جرثقیل باید برای کار در شرایط فضای باز طراحی و ساخته شده باشد. رعایت دستورالعمل های سازنده و استانداردهای ایمنی مربوط به کار در فضای باز ضروری است.
- چه نکاتی را باید در انتخاب جرثقیل بازویی دست دوم در نظر گرفت؟
- در انتخاب جرثقیل بازویی دست دوم باید به وضعیت فنی و ایمنی جرثقیل توجه ویژه ای شود. بازرسی دقیق قطعات بررسی سوابق نگهداری تست عملکرد و اطمینان از مطابقت با استانداردها از جمله نکات مهم هستند. مشورت با یک متخصص جرثقیل و انجام بازرسی فنی توسط یک شرکت معتبر قبل از خرید توصیه می شود.
