ساختار کابل مفتولی : راهنمای جامع فنی و مهندسی

کابل مفتولی

کابل مفتولی که به نام کابل رشته ای نیز شناخته می شود نوعی کابل الکتریکی است که از به هم تابیده شدن چندین سیم نازک تر به نام مفتول تشکیل شده است.
این ساختار برخلاف کابل های تک رشته ای (Solid Core) که از یک سیم ضخیم و یکپارچه ساخته می شوند انعطاف پذیری مقاومت مکانیکی و قابلیت اطمینان بالاتری را ارائه می دهد. استفاده از کابل برق مفتولی در صنایع گوناگون از جمله برق مخابرات الکترونیک و خودروسازی به دلیل مزایای قابل توجه آن ها رواج گسترده ای دارد.
در این مقاله به بررسی دقیق ساختار کابل مفتولی اصول عملکرد اجزای اصلی کاربردها استانداردها و تکنولوژی های پیشرفته مرتبط با آن می پردازیم.

انواع کابل مفتولی از نظر تعداد رشته

• کابل یک رشته: این نوع کابل شامل یک سیم مفتولی است که به عنوان هادی جریان عمل می‌کند. این کابل‌ها معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به یک هادی دارند مانند سیم‌کشی برق تک فاز سیم‌کشی تجهیزات الکتریکی یا کابل‌های ارتباطی ساده.
  قیمت کابل تک رشته نسبت به کابل مفتولی چند رشته کمتر است. این دلیل آن است که کابل تک رشته شامل فقط یک هادی است و تولید آن simpler است.
  کابل مفتولی چند رشته شامل چندین هادی است و به همین دلیل پیچیده‌ تر است و گران‌ تر است.
  علاوه بر این قیمت کابل تک رشته بر مبنای طول آن نیز متفاوت است و در هر دو نوع کابل طول کابل بر قیمت آن تأثیر می گذارد. البته باید به این توجه نمونه که هنگاک خرید به برند نوسانات بازار نیز باید توجه نمود.

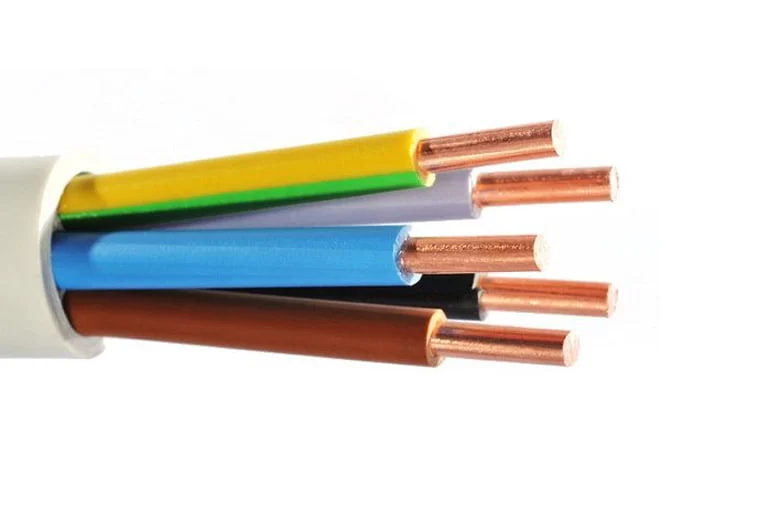

• کابل چند رشته: این نوع کابل شامل چندین سیم مفتولی است که با هم به عنوان یک کابل واحد عمل می‌کنند. این کابل‌ها معمولاً برای کاربردهایی استفاده می‌شوند که نیاز به چندین هادی دارند مانند سیم‌کشی برق چند فاز (مانند برق سه فاز) سیم‌کشی تجهیزات الکترونیکی پیچیده‌تر یا کابل‌های داده چند سیمه.

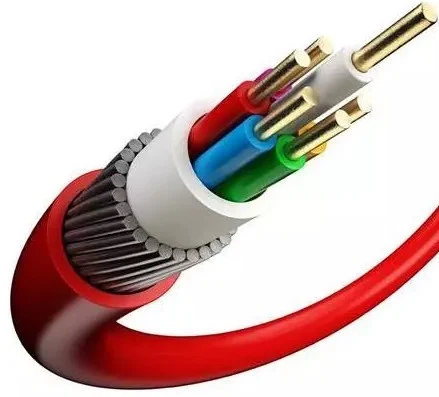

اجزای اصلی ساختار کابل مفتولی

یک کابل مفتولی به طور کلی از چهار جزء اصلی تشکیل شده است که هر کدام نقش حیاتی در عملکرد کلی کابل ایفا می کنند:

• هادی (Conductor) : هادی بخش اصلی کابل است که جریان الکتریکی را هدایت می کند. در کابل های مفتولی هادی از تعداد زیادی مفتول نازک تشکیل شده است که معمولاً از جنس مس یا آلومینیوم هستند. انتخاب جنس هادی بر اساس عواملی مانند رسانایی الکتریکی مقاومت مکانیکی وزن و هزینه صورت می گیرد.
  مس به دلیل رسانایی بالا و مقاومت به خوردگی بیشتر انتخاب رایج تری است در حالی که آلومینیوم به دلیل وزن کمتر و هزینه پایین تر در برخی کاربردها مورد استفاده قرار می گیرد.
  آرایش مفتول ها در هادی می تواند به صورت هم مرکز (Concentric) یا فشرده (Compact) باشد که هر کدام ویژگی های خاص خود را دارند.
• عایق (Insulation) : عایق لایه ای غیررسانا است که هادی را پوشانده و از تماس الکتریکی آن با سایر هادی ها یا محیط اطراف جلوگیری می کند.
  جنس عایق بر اساس ولتاژ کاری کابل شرایط محیطی و استانداردهای ایمنی انتخاب می شود. مواد رایج برای عایق کابل های مفتولی شامل پلی وینیل کلراید (PVC) پلی اتیلن (PE) پلی اتیلن کراس لینک شده (XLPE) و لاستیک سیلیکونی هستند.
  هر کدام از این مواد ویژگی های منحصر به فردی از نظر خواص الکتریکی حرارتی و مکانیکی دارند.
• فیلر (Filler) : فیلرها موادی هستند که فضای خالی بین هادی های عایق شده را پر می کنند تا شکل دایره ای کابل حفظ شود و از فشار مکانیکی بر روی عایق ها جلوگیری شود.
  فیلرها معمولاً از موادی مانند نخ های پنبه ای پلی پروپیلن یا مواد مشابه غیررسانا ساخته می شوند. استفاده از فیلرها به ویژه در کابل های چند هسته ای (Multi-core) اهمیت بیشتری پیدا می کند زیرا به پایداری ساختار کابل و جلوگیری از تغییر شکل آن کمک می کنند.
• روکش (Sheath) : روکش لایه بیرونی محافظ کابل است که از اجزای داخلی کابل در برابر عوامل محیطی مانند رطوبت گرد و غبار مواد شیمیایی ضربه و سایش محافظت می کند.
  روکش معمولاً از مواد پلیمری مقاوم مانند PVC پلی اتیلن یا پلی یورتان ساخته می شود. انتخاب جنس روکش بر اساس شرایط محیطی و نوع کاربرد کابل تعیین می شود.
  روکش همچنین می تواند دارای ویژگی های خاصی مانند مقاومت در برابر شعله (Flame Retardant) یا مقاومت در برابر اشعه ماوراء بنفش (UV Resistant) باشد.

کاربردهای کابل مفتولی در صنایع مختلف

کابل های مفتولی به دلیل ویژگی های منحصر به فرد خود در صنایع گوناگون کاربردهای گسترده ای دارند :

• صنعت برق : در صنعت برق کابل های مفتولی به طور گسترده ای در سیم کشی ساختمان ها تابلوهای برق ماشین آلات صنعتی و تجهیزات برقی قابل حمل استفاده می شوند.
  انعطاف پذیری بالای کابل های مفتولی نصب و سیم کشی در فضاهای محدود و پیچیده را آسان تر می کند. همچنین از کابل های مفتولی در کابل های قدرت انعطاف پذیر (Flexible Power Cables) و کابل های جوشکاری (Welding Cables) به دلیل نیاز به انعطاف پذیری و مقاومت مکانیکی بالا استفاده می شود.
• صنعت مخابرات : در صنعت مخابرات کابل های مفتولی در کابل های تلفن کابل های شبکه و کابل های ابزار دقیق (Instrumentation Cables) کاربرد دارند.
  انعطاف پذیری و قابلیت اطمینان کابل های مفتولی آن ها را برای استفاده در سیستم های مخابراتی پیچیده و حساس مناسب می سازد.
• صنعت الکترونیک : در صنعت الکترونیک کابل های مفتولی در سیم کشی داخلی دستگاه های الکترونیکی کابل های رابط (Interconnect Cables) و کابل های سنسورها به کار می روند.
  انعطاف پذیری و ابعاد کوچک کابل های مفتولی آن ها را برای استفاده در دستگاه های الکترونیکی فشرده و ظریف ایده آل می سازد.
• صنعت خودروسازی : در صنعت خودروسازی کابل های مفتولی در سیستم سیم کشی خودرو کابل های سنسورها کابل های کنترل و کابل های باتری استفاده می شوند.
  مقاومت مکانیکی و انعطاف پذیری بالای کابل های مفتولی آن ها را برای تحمل شرایط سخت محیطی و ارتعاشات خودرو مناسب می سازد.
• صنعت رباتیک : در صنعت رباتیک کابل های مفتولی به طور گسترده ای در سیم کشی ربات ها بازوهای رباتیک و سیستم های اتوماسیون صنعتی استفاده می شوند.
  انعطاف پذیری بسیار بالای کابل های مفتولی حرکت آزادانه ربات ها را بدون آسیب دیدن کابل ها تضمین می کند. به این نوع کابل ها کابل های روباتیک (Robotic Cables) نیز گفته می شود که دارای ویژگی های خاصی مانند مقاومت در برابر روغن مواد شیمیایی و سایش هستند.

سیم و کابل ابهر کاربردی ترین کابل مفتولی

سیم و کابل ابهر با تنوع بالا در صنایع مختلفی کاربرد دارد؛ از سیم‌ کشی ساختمان و تأسیسات صنعتی گرفته تا انتقال نیرو. کیفیت مناسب و قیمت رقابتی آن مزیت اصلی این محصولات است. گارانتی و دسترسی آسان از دیگر مزایای سیم و کابل ابهر محسوب می‌ شود.
استفاده از این سیم‌ ها در پروژه‌های مختلف از نظر اقتصادی و کیفی مقرون به‌ صرفه است و طول عمر بالایی دارد. هنگام خرید سیم و کابل ابهر به استانداردها (ISIRI) نوع و سطح مقطع مناسبِ کاربری جنس هادی (مس یا آلومینیوم) و عایق توجه کنید.
نشان‌ های استاندارد و گارانتی کیفیت را بررسی کنید. از فروشندگان معتبر خرید کنید و قیمت‌ ها را مقایسه نمایید. همچنین به شرایط محیطی (دما رطوبت) محل نصب توجه کنید.

اصول عملکرد اجزای اصلی کابل مفتولی

هر یک از اجزای کابل مفتولی نقش مشخصی در عملکرد کلی آن ایفا می کنند. هادی وظیفه انتقال جریان الکتریکی را بر عهده دارد و جنس و ساختار آن مستقیماً بر رسانایی الکتریکی و ظرفیت جریان دهی کابل تأثیر می گذارد. استفاده از مفتول های نازک تر در هادی کابل مفتولی منجر به افزایش سطح مقطع کل هادی و در نتیجه کاهش مقاومت الکتریکی می شود. همچنین سطح خارجی بیشتر مفتول ها نسبت به یک سیم تک رشته ای با سطح مقطع مشابه باعث بهبود انتقال حرارت و کاهش اثر پوسته ای (Skin Effect) در فرکانس های بالا می گردد.

عایق نقش اساسی در ایمنی و عملکرد صحیح کابل دارد. عایق با ایجاد یک سد الکتریکی از نشت جریان و اتصال کوتاه جلوگیری می کند. خواص عایقی مواد عایق مانند مقاومت دی الکتریک و استحکام دی الکتریک تعیین کننده ولتاژ قابل تحمل کابل هستند. همچنین عایق از هادی در برابر آسیب های مکانیکی و محیطی محافظت می کند.

فیلرها با پر کردن فضای خالی بین هادی ها ساختار مکانیکی کابل را تقویت کرده و از تغییر شکل و آسیب به عایق ها جلوگیری می کنند. فیلرها همچنین می توانند به بهبود انعطاف پذیری کابل و کاهش فشار مکانیکی بر روی هادی ها در هنگام خمش و پیچش کمک کنند.

روکش به عنوان آخرین لایه محافظ کابل را در برابر عوامل محیطی و آسیب های مکانیکی محافظت می کند. روکش با ایجاد یک سد فیزیکی از نفوذ رطوبت گرد و غبار و مواد شیمیایی به داخل کابل جلوگیری می کند و عمر مفید کابل را افزایش می دهد. همچنین روکش می تواند مقاومت کابل در برابر سایش ضربه و شعله را بهبود بخشد و ایمنی آن را در شرایط سخت محیطی افزایش دهد.

مزایای کابل مفتولی نسبت به کابل تک رشته ای

کابل های مفتولی نسبت به کابل های تک رشته ای مزایای متعددی دارند که آن ها را برای کاربردهای متنوعی مناسب می سازد :

• انعطاف پذیری بالا : مهم ترین مزیت کابل مفتولی انعطاف پذیری بالای آن است. ساختار مفتولی به کابل اجازه می دهد تا به راحتی خم و پیچیده شود بدون اینکه دچار شکستگی یا آسیب شود.
  این ویژگی کابل های مفتولی را برای کاربردهایی که نیاز به حرکت و انعطاف پذیری دارند مانند سیم کشی داخلی دستگاه ها کابل های رباتیک و کابل های متحرک ایده آل می سازد.
• مقاومت مکانیکی بهتر : کابل های مفتولی در برابر خمش لرزش و ارتعاش مقاومت بهتری نسبت به کابل های تک رشته ای دارند. ساختار مفتولی باعث توزیع تنش مکانیکی در سطح بیشتری می شود و از تمرکز تنش در یک نقطه جلوگیری می کند. این ویژگی باعث افزایش طول عمر کابل در شرایطی که تحت تنش مکانیکی قرار دارد می شود.
• قابلیت اطمینان بیشتر : در صورت شکستگی یک یا چند مفتول در کابل مفتولی کابل همچنان به کار خود ادامه می دهد و عملکرد آن به طور کامل مختل نمی شود.
  در حالی که در کابل تک رشته ای شکستگی سیم منجر به قطع کامل جریان و از کار افتادن کابل می شود. این ویژگی قابلیت اطمینان کابل های مفتولی را در کاربردهای حساس و حیاتی افزایش می دهد.
• سهولت اتصال : اتصال کابل های مفتولی به ترمینال ها و کانکتورها به دلیل انعطاف پذیری بیشتر آسان تر از کابل های تک رشته ای است. مفتول های نازک تر به راحتی در ترمینال ها جای می گیرند و اتصال محکم و مطمئنی را فراهم می کنند.

معایب کابل مفتولی

در کنار مزایای فراوان کابل های مفتولی معایبی نیز دارند که باید در انتخاب نوع کابل به آن ها توجه شود :

• هزینه تولید بیشتر : تولید کابل های مفتولی به دلیل پیچیدگی بیشتر فرآیند تابیدن مفتول ها معمولاً گران تر از کابل های تک رشته ای است.
• مقاومت الکتریکی بیشتر : به دلیل وجود فاصله هوایی بین مفتول ها سطح مقطع مؤثر هادی در کابل مفتولی کمی کمتر از کابل تک رشته ای با سطح مقطع مشابه است.
  این امر منجر به مقاومت الکتریکی بیشتر در کابل مفتولی می شود. البته این اختلاف مقاومت معمولاً در کاربردهای با طول کوتاه و جریان کم قابل چشم پوشی است.
• احتمال خوردگی بیشتر : به دلیل سطح تماس بیشتر مفتول ها با محیط احتمال خوردگی در کابل های مفتولی نسبت به کابل های تک رشته ای بیشتر است.
  برای کاهش این مشکل از مفتول های با روکش محافظ و روکش مقاوم به خوردگی برای کابل استفاده می شود.

استانداردهای بین المللی کابل مفتولی

استانداردهای بین المللی نقش مهمی در تضمین کیفیت ایمنی و قابلیت اطمینان کابل های مفتولی دارند. این استانداردها مشخصات فنی روش های آزمون و الزامات عملکردی کابل ها را تعیین می کنند. برخی از استانداردهای مهم بین المللی مرتبط با کابل های مفتولی عبارتند از :

• IEC ۶۰۲۲۸ : این استاندارد بین المللی مشخصات هادی های کابل های عایق شده را تعیین می کند از جمله مواد هادی ابعاد مقاومت الکتریکی و ساختار مفتولی.
• IEC ۶۰۵۰۲ : این استاندارد بین المللی مشخصات کابل های قدرت با عایق اکسترود شده برای ولتاژهای نامی از ۱ کیلوولت تا ۳۰ کیلوولت را تعیین می کند.
• IEC ۶۰۳۳۲ : این استاندارد بین المللی روش های آزمون مقاومت کابل ها در برابر شعله را مشخص می کند.
• UL ۱۵۸۱ : این استاندارد آمریکایی الزامات ایمنی و عملکردی کابل ها و سیم های الکتریکی را تعیین می کند.
• VDE ۰۲۹۵ : این استاندارد آلمانی مشخصات کابل های انعطاف پذیر را تعیین می کند.

رعایت این استانداردها توسط تولیدکنندگان کابل اطمینان از کیفیت و ایمنی محصولات را برای مصرف کنندگان فراهم می کند و امکان تبادل و سازگاری کابل ها در سطح بین المللی را تسهیل می نماید.

تکنولوژی های پیشرفته در تولید کابل مفتولی

صنعت کابل سازی به طور مداوم در حال پیشرفت و نوآوری است. تکنولوژی های پیشرفته ای در تولید کابل های مفتولی به کار گرفته می شوند که منجر به بهبود عملکرد کاهش هزینه و افزایش طول عمر کابل ها می شوند :

• مواد عایقی پیشرفته : استفاده از مواد عایقی جدید با خواص دی الکتریک بهتر مقاومت حرارتی بالاتر و انعطاف پذیری بیشتر منجر به تولید کابل های با عملکرد بالاتر و ابعاد کوچکتر می شود. نانومواد و پلیمرهای مهندسی از جمله مواد عایقی پیشرفته ای هستند که در حال توسعه و کاربرد گسترده هستند.
• روش های تولید نوین مفتول : تکنولوژی های جدید در فرآیند تولید مفتول ها مانند کشش مداوم و تابیدن با دقت بالا منجر به تولید مفتول های با کیفیت بالاتر و یکنواخت تر می شود. این امر باعث بهبود خواص الکتریکی و مکانیکی کابل های مفتولی می گردد.
• کابل های هوشمند : با پیشرفت فناوری حسگرها و ارتباطات بی سیم کابل های هوشمند (Smart Cables) در حال ظهور هستند.
  این کابل ها مجهز به حسگرهایی برای پایش دما جریان تنش مکانیکی و سایر پارامترهای مهم هستند و اطلاعات را به صورت بی سیم به سیستم های مرکزی ارسال می کنند.
  کابل های هوشمند امکان پایش و نگهداری پیشگیرانه کابل ها را فراهم می کنند و از بروز حوادث و خرابی های ناگهانی جلوگیری می کنند.
• کابل های سازگار با محیط زیست : توجه به مسائل زیست محیطی منجر به توسعه کابل های سازگار با محیط زیست (Eco-friendly Cables) شده است.
  این کابل ها از مواد بازیافتی و قابل بازیافت ساخته می شوند و در فرآیند تولید آن ها از مواد مضر و فرآیندهای آلاینده کمتری استفاده می شود.

نکات فنی مهم در انتخاب و استفاده از کابل مفتولی

انتخاب و استفاده صحیح از کابل مفتولی نیازمند توجه به نکات فنی مهمی است :

• انتخاب سطح مقطع مناسب : سطح مقطع هادی کابل باید بر اساس جریان عبوری و افت ولتاژ مجاز محاسبه شود. انتخاب سطح مقطع نامناسب می تواند منجر به گرم شدن بیش از حد کابل افت ولتاژ زیاد و کاهش عمر کابل شود.
• انتخاب نوع عایق مناسب : نوع عایق باید بر اساس ولتاژ کاری کابل شرایط محیطی و دمای کارکرد انتخاب شود. استفاده از عایق نامناسب می تواند منجر به خرابی عایق و اتصال کوتاه شود.
• انتخاب نوع روکش مناسب : نوع روکش باید بر اساس شرایط محیطی و نوع کاربرد کابل انتخاب شود. روکش باید از کابل در برابر عوامل محیطی و آسیب های مکانیکی محافظت کند.
• رعایت استانداردهای نصب : نصب کابل های مفتولی باید مطابق با استانداردهای مربوطه و دستورالعمل های سازنده انجام شود. نصب نادرست کابل می تواند منجر به کاهش عمر کابل و بروز حوادث شود.
• بازرسی و نگهداری دوره ای : کابل های مفتولی باید به صورت دوره ای بازرسی و نگهداری شوند تا از سلامت و عملکرد صحیح آن ها اطمینان حاصل شود. بازرسی شامل بررسی ظاهری کابل تست عایق و تست اتصال است.

نتیجه گیری

کابل های مفتولی به دلیل ساختار منحصربه فرد و مزایای قابل توجهی که ارائه می دهند نقش حیاتی در صنایع مختلف ایفا می کنند.
انعطاف پذیری بالا مقاومت مکانیکی بهتر و قابلیت اطمینان بیشتر کابل های مفتولی را به انتخابی ایده آل برای کاربردهای متنوعی از جمله سیم کشی برق مخابرات الکترونیک و خودروسازی تبدیل کرده است.
با پیشرفت تکنولوژی کابل های مفتولی نیز به طور مداوم در حال بهبود و توسعه هستند و انتظار می رود در آینده نقش مهم تری در صنایع مختلف ایفا کنند. درک دقیق ساختار اصول عملکرد و نکات فنی مربوط به کابل های مفتولی برای مهندسان تکنسین ها و کاربران این کابل ها از اهمیت بسزایی برخوردار است.

پرسش و پاسخ متداول کاربران

۱. تفاوت اصلی کابل مفتولی و کابل تک رشته ای چیست؟

تفاوت اصلی در ساختار هادی آن ها است. کابل مفتولی از تعداد زیادی مفتول نازک به هم تابیده شده تشکیل شده است در حالی که کابل تک رشته ای از یک سیم ضخیم و یکپارچه ساخته می شود.
این تفاوت ساختاری باعث می شود کابل مفتولی انعطاف پذیری مقاومت مکانیکی و قابلیت اطمینان بالاتری نسبت به کابل تک رشته ای داشته باشد.

۲. در چه کاربردهایی استفاده از کابل مفتولی توصیه می شود؟

استفاده از کابل مفتولی در کاربردهایی که نیاز به انعطاف پذیری بالا مقاومت مکانیکی در برابر خمش و ارتعاش و قابلیت اطمینان بیشتر وجود دارد توصیه می شود.
این کاربردها شامل سیم کشی داخلی دستگاه ها کابل های متحرک کابل های رباتیک کابل های جوشکاری و سیم کشی خودرو است.

۳. چگونه می توان عمر مفید کابل مفتولی را افزایش داد؟

برای افزایش عمر مفید کابل مفتولی باید نکات فنی مهمی را در انتخاب نصب و نگهداری کابل رعایت کرد. انتخاب سطح مقطع و نوع عایق و روکش مناسب بر اساس شرایط کاربرد نصب صحیح کابل مطابق استانداردها و بازرسی و نگهداری دوره ای کابل از جمله اقدامات مهم برای افزایش عمر مفید کابل مفتولی هستند.
