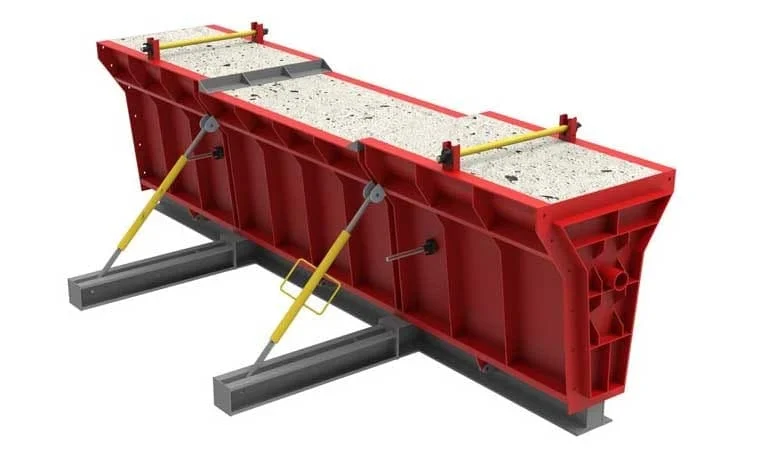

چه مواردی در تولید قالب نیوجرسی قابل تغییر است؟

قالب نیوجرسی (قالب بتن نیوجرسی)

قالب بتنی نیوجرسی که با نام مانع بتنی نیز شناخته می شود، این قالب به صورت قطعات پیش ساخت نر و ماده در کنار یکدیگر قرار می گیرد. قالب نیوجرسی در آزاد راه ها و جاده ها به منظور جداسازی لاین ها به منظور جلوگیری از تصادفات قرار می گیرند. این قالب جز دسته های قالب خاص و از مدل های قالب پیش ساخته محسوب می شود، عموما نیوجرسی در کارگاه بتنی ریزی شده و به محل اجرا، منتقل می شود.

اگر تا به حال توجه کرده باشید، این قالب های نیوجرسی را به وفور در آزادراه ها و جاده ها، در ایست بازرسی ها و… وجود دارند. طراحی نیوجرسی ها برای استفاده در آزادراه ها و جاده ها به صورتی است که هنگام برخورد خودرو با آن به دلیل زاویه کم لبه نیوجرسی، خسارت کاهش پیدا می کند. قطعات نیوجرسی بتنی استحکام بالایی دارند و با برخورد خودرو به آن به راحتی تخریب نمی شود، به همین دلیل در بسیاری از جاده ها، الخصوص جاده های خطرناک، استفاده از نیوجرسی به جای گاردیل ارجحیت دارد.

تاریخچه قالب بتن نیوجرسی

اولین تولید قالب نیوجرسی در آمریکا و در ایالت نیوجرسی اتفاق اقتاد، موسسه فناوری استیون در سال 1950 میلادی درخواست هایی در خصوص تولید وسیله ای برای چند بانده کردن آزادراه ها از دپارتمان های ایالت نیوجرسی در غرب آمریکا دریافت کرد و نیوجرسی بتنی را به این منظور طراحی و تولید کردند. به همین دلیل این قالب را نیوجرسی نامگذاری کردند.

اولین استفاده از قالب نیوجرسی در ایران در آزادراه قم-تهران بود، که برای اجرای آن 1400 قطعه نیوجرسی 6 متری استفاده شد.

روش تولید قالب بتن نیوجرسی

یکی از اولین فاکتورها برای طراحی قالب های نیوجرسی، تعیین ابعاد قالب است، همانطور که بیان شد، این قالب ها در ابعاد 3، 4 و 6 متری  و ارتفاع 80 تا 110 سانتی متری تولید می شوند، در صورتی که مشتری با توجه نیازهای پروژه نیاز به ابعاد دیگری داشته باشد، می تواند ابعاد را به شرکت تولیدی اعلام کند. بعد از تعیین ابعاد، باید نوع ورق و ضخامت مورد نیاز برای تولید ورق را نیز در نظر گرفت. ضخامت ورق متداول برای قالب نیوجرسی 4 میلی متر است، اما در صورتی که نیاز به ضخامت متفاوتی خارج از حال استاندارد باشد، باید در این مرحله در طراحی لحاظ شود و مشتری می تواند ضخامت مورد نظر را اعلام کند. بعد از مشخص شدن ابعاد و نوع ورق و به صورت کلی انجام طراحی های لازم، ورق های فلزی برش داده شده و با جوش کاری به هم متصل می شوند. نهایتا برای جلوگیری از نشت بتن از قالب، درزگیری انجام می شود.

ابعاد قالب نیوجرسی

قالب نیوجرسی عموما در ابعاد 4 و 6 متری و با ضخامت ورق 4 میلی متری تولید می شود.ما در صورتی که نیاز به تولید در ابعاد دیگر باشد، با سفارش مشتری طراحی و تولید می شود.

اجزای قالب نیوجرسی بتنی

اجزای تشکیل دهنده قالب نیوجرسی شامل، دیوار اصلی، شاسی، درپوش، پایه ی زیرین، سولجر، جک های شاغول کننده، قوطی (پشت بند)، جک دو پیچ، مهره و بولت و… است.

انواع قالب بتنی نیوجرسی

قالب بتنی نیوجرسی در ابعاد و شکل های مختلف با مصالح مختلفی ساخته می شود. قالب های نیوجرسی بر اساس نوع مواد اولیه، نوع ساخت و نوع اتصال تقسیم می شوند.

انواع قالب نیوجرسی با توجه به روش تولید و نوع مواد اولیه

قالب بتن نیوجرسی

قالب نیوجرسی پلاستیکی (پلیمری)

قالب نیوجرسی بتن آرمه (ترکیب میلگرد و بتن)

انواع قالب نیوجرسی بر اساس نوع اتصال

قالب نیوجرسی ساده بدون اتصال

قالب نیوجرسی مفصلی (اتصالات مفصلی)

قالب نیوجرسی مفصلی از ایمن ترین و پرکاربردترین نوع قالب در بین قالب های نیوجرسی است. در این قالب، نیوجرسی های تولید شده با استفاده از نری و مادگی به یکدیگر متصل می شود. دلیل محبوبیت آن مقاومت و کیفیت بالای آن است. این قالب بیشتر در دومدل طراحی می شود.

قالب نیوجرسی مفصلی 4 متری

قالب نیوجرسی مفصلی 6 متری

و از قالب های نیوجرسی مفصلی کمتر متداول می توان به موارد زیر اشاره کرد:

قالب نیوجرسی مفصلی ابتدا و انتها

قالب نیوجرسی مفصلی تغییر ارتفاع

قالب نیوچرسی مفصلی تغییر عرض

قال نیوجرسی مفصلی تیرچراغ برق



قالب نیوجرسی کام و زبانه (اتصالات کام و زبانه)

در انتهای قالب های نیوجرسی فاق و زبانه ای طوری طراحی شده است که این قالب ها در همدیگر قفل می شوند.

روش تولید قطعات نیوجرسی

تولید قطعات نیوجرسی به چندین روش مختلف انجام می شود. روش اول تولید نیوجرسی به وسیله قالب نیوجرسی و روش بعدی استفاده از دستگاه های کارخانه ای تولید نیوجرسی است. هزینه تولید نیوجرسی با استفاده از دستگاه ها کارخانه ای بالاتر روش تولید آن با قالب است. هزینه راه اندازی کارخانه بالاتر از تولید قالب است، در نتیجه این تفاوت هزینه به این دلیل است.

اما به صورت کلی کارخانه ها و شرکت های تولید کننده قالب بتن، قالب نیوجرسی را به 4 روش تولید می کنند، این روش ها عبارتند از:

روش قالب ایستاده

در این روش قالب نیوجرسی به حالت ایستاده مونتاژ می شود و بتن ریزی از قسمت بالای قالب انجام می شود. در صورتی که بتن سفت شد می توان، قالب های دیواره را آزاد کرد و با استفاده از یک قالب کف دیگر، قالب نیوجرسی جدیدی را مونتاژ کرد و مجددا بتن ریزی می کنیم.

روش قالب برعکس

در این روش قالب نیوجرسی به صورت بر عکس مونتاژ می شود و بتن ریزی از کف قالب انجام می شوند. بعد از بتن ریزی و سفت شدن و گیرایی اولیه بتن، قالب را به وسیله جرثقیل از مرکز ثقل چرخانده و روی کف قرار می دهند.

روش دستگاه اتوماتیک

روش تولید نیوجرسی با دستگاه اتوماتیک را سیستم لاینینگ نیز می نامند. برخی از پیمانکاران ترجیح می دهند، به جای تولید پیش ساخته قطعات نیوجرسی و انتقال آن ها به محل پروژه، از ماشین های اتوماتیک درجا ریز در محل پروژه استفاده کنند. این دستگاه اتوماتیک سرعت اجرای پروژه را بالا می برد، اما هزینه اجرایی بالایی دارد. همچنین تولید این قطعات بتنی نیاز به آب زیادی دارد، که امکان فراهم کردن این میزان آب در پروژه ها کار دشواری است. در این روش نیروی انسانی در حداقل ترین حالت ممکن بوده و تمام مراحل تولید اتوماتیک و مکانیزه شده است.

بتن ریزی درجا

روش بتن ریزی درجا نیوجرسی، یک روش سنتی و دستی است. در این روش تمام مراحل به صورت دستی و با استفاده از نیروی انسانی صورت می گیرد. تمامی این مراحل با نطارت مهندس ناظر انجام می شود.

سفارش و خرید قالب نیوجرسی بتنی

قالب نیوجرسی در صورتی که کاربری خاصی داشته باشد و با توجه به قالب های آماده آن نیاز مشتری برطرف نشود، نیاز به سفارش قالب نیوجرسی در طرح و ابعاد خاص است. خریدار قالب نیوجرسی عموما شهرداری یا شرکت های خاصی می باشد و شرکت های قالب بتن، این قالب را بر اساس نقشه های ارائه شده شهرداری یا این شرکت ها تولید می کنند.

برای سفارش قالب نیوجرسی بتنی باید مراحل زیر را انجام داد:

تعیین نقشه قالب نیوجرسی با نمایش طرح و ابعاد دقیق

اگر برای پروژه ای نیاز به طراحی جدی از قالب بتن نیوجرسی دارید، می توانید با عکس، نقشه مورد نظر خود را برای ما ارسال کنید تا طراحی نقشه قالب نیوجرسی بر اساس عکس، نقشه، ابعاد و الزامات ارائه شده انجام شود.

تایید نقشه قالب توسط مهندسین سازه

بعد از طراحی مهندسین، نقشه طراحی شده را از نظر قابلیت اجرا بررسی کرده و در صورتی که مشکلی وجود نداشته باشد، طرح تایید می شود.

تعیین روش ساخت با قالب با ورق مورد نظر

یکی دیگر از المان های قابل تغییر در قالب نیوجرسی، ورق استفاده شده است، در صورتی که شما نیز به استفاده از ورق فولادی با ضخامتی متفاوت و خارج از حالت استاندارد (4 میلی متر) داشته باشید، در این مرحله قابل اجرا است. در نتیجه قالب نویجرسی به یکی از ورش های موجود، ساده، مفصل دار یا با اتصالات کام و زیانه تولید می شود.

محاسبه وزن و هزینه تولید قالب نیوجرسی و ارائه پیش فاکتور

بعد از انجام طراحی های و اعمال همه درخواست های مشتری، وزن و هزینه های جانبی تولید قالب نیوجرسی بررسی شده و پیش فاکتور برای مشتری ارائه می شود.

شروع به تولید قالب بتن و ارائه فاکتور نهایی

بعد از گذراندن مراحل قبلی، تولید طرح سفارشی مشتری شروع شده و فاکتور نهایی برای مشتری ارسال می شود.

در طراحی قالب نیوجرسی به دلیل حساسیت های کاربردی، رعایت کیفیت و استانداردهای مورد نظر اهمیت بالایی دارد. عمران مارکت توجه بالایی به عرضه قالب ها با کیفیت بالا و مطلوب دارد. شماره   راه ارتباطی ما با شماست. در صورتی که نیاز به سفارش قالب نیوجرسی بتنی دارید، کارشناسان ما شما را در کمال صبر راهنمایی خواهند کرد.

کاربرد نیوجرسی بتنی

نیوجرسی بتنی کاربردهای زیادی دارد. از انواع کاربردهای آن می توان به

چند مسیره کردن جاده ها و آزادراه ها(جداسازی خطوط ترافیکی)

امن سازی حاشیه جاده ها و حداقل کردن خسارت های وارده با افراد و خودروها (جلوگیری از سقوط و …)

هدایت کردن قسمتی از رودخانه به مسیر جدید

استفاده به عنوان مانع در برابر سیل در کنار رودخانه ها

استفاده به عنوان مانع برای مهار آتش سوزی در جنگل

موانع موقت در جاده ها برای ایست و بازرسی و کاربردهای ترافیکی

اعمال در حاشیه مسیرهای پرتردد خودرو برای محافظت از عابرین پیاده

استفاده در مسیر رفت و آمد خودرو برای محافظت از کارگران پروژه های عمرانی

تفکیک فضای پارکینگ های سر باز و مسقف

تعیین محدوده برای ایستگاه های تاکسی و اتوبوس

تفکیک محوطه کارخانه ها یا کارگاه های تولیدی

و….

قیمت قالب نیوجرسی

قیمت قالب نیوجرسی تحت تاثیر فاکتورهای مختلف می تواند متغییر باشد. در صورتی که قالب طبق ابعاد و مدل های مرسوم در بازار تولید شود، هزینه پایین تری نسبت به قالب بتن نیوجرسی سفارشی دارد. ابعاد، طرح، نوع ورق و.. در قیمت قالب نیوجرسی تاثیرگذار است. از طرفی به دلیل نوسان شدید قیمت مواد اولیه (ورق فولادی) و همچنین دستمزد کارگران، هزینه تولید هر روز در حال تغییر است و نمی توان قیمت دقیقی از قالب نیوجرسی ارائه داد.

قالب نیوجرسی سفارشی نیز به دلیل طراحی جدید و اختصاصی، پروسه زمان بر و سختتر تولید و ساخت قالب، نسبت به قالب های آماده نیوجرسی هزینه بیشتری در بردارد.

همچنین همانطور که بیان شد، قالب نیوجرسی در انواع متفاوتی تولید می شود، هر کدام از این انواع قالب نیوجرسی هزینه تولید متفاوتی دارند و با قیمت های متفاوتی در بازار به فروش می روند.

اگز نیاز به اطلاع دقیق تر از نحوه سفارش و خرید قالب نیوجرسی و لیست قیمت به روز دارید، با شماره 0 با کارشناسان ما درگروه پشتیانی در ارتباط باشید.

قالب نیوجرسی دست دوم

قالب های نیوجرسی در صورت تولید با کیفیت تا سال ها بدون مشکل قابل استفاده هستند. قالب نیوجرسی دست دوم، عموما قیمت مناسبی دارد. به منظور استعلام موجودی قالب نیوجرسی دست دوم و کارکرده می توانید با شماره  تماس بگیرید، کارشناسان عمران منیوجرسی برای آزادراه ها و اتوبان ها برای جداسازی لاین چپ و راست از یکدیگر مورد استفاده قرار می گیرد. برای تولید نیوجرسی یا باید از دستگاه های تولید نیوجرسی استفاده کرد و یا باید از قالب های نیوجرسی استفاده کرد. با توجه به اینکه هزینه راه اندازی کارخانه تولید نیوجرسی با استفاده از دستگاه های تولید نیوجرسی بالا می باشد بیشتر مواقع برای تولید نیوجرسی از قالب نیوجرسی استفاده می شود.

قالب نیوجرسی برای آزاد راه ها به صورت متداول ۴ متری و ۶ متری تولید می شود و در ابعاد دیگر برای کاربرد های دیگر مزابق با سفارش مشتری طراحی و تولید می گرد

این قالب ها در دو مدل مفصلی و ساده تولید می گردند در مدل مفصلی نیوجرسی ها توسط مفصل به هم متصل می گردند مفص نیوجرسی تشکیل شده از دو عدد مادگی و یک عدد نری می باشد.

گروه صنعتی و بازرگانی مدرن سازان یکی از معتبر ترین شرکت های تولید کننده قالب نیوجرسی در ایران می باشد جهت اطلاعات و سفارش با ما تماس بگیرید.

مانع بتنی که به این نمونه از آن مانع نیوجرسی می گویند جهت هدایت و در مسیر قرار دادن وسیله نقلیه به صورت قطعات بتنی پیش ساخته قابل اتصال به هم ساخته می شود، که هنگام برخورد کناره ای خودرو به دلیل زاویه کم، لبه های آن به عنوان هدایتگر برگردان عمل کرده و موجب کاهش خسارت می گردد.

از این وسیله به عنوان محافظ عابران پیاده، محافظت از کارگران پروژه های عمرانی در مقابل خودروها، موانع موقت و موانع امنیتی ضد تروریستی همچنین سیل بند، جلوگیری از انتشار آتش در جنگل ها،هدایتگر رودخانه و چند خطه کردن جاده ها نیز استفاده می شود.

علت نامگذاری این مانع بتنی به نیوجرسی این بوده است که در سال ۱۹۵۰ میلادی موسسه فناوری استیون به درخواست دپارتمان بزرگراه های ایالت نیوجرسی در غرب ایالت متحده آمریکا برای چند خطه کردن بزرگراه ها این وسیله را طراحی نمود.

نام دیگر قالب نیوجرسی مانع بتنی می باشد که بیشتر در وسط جاده ها و اتوبان ها برای جداسازی جاده و جلوگیری از تصادفات قرار می گیرد .

قالب نیوجرسی از ورق ۴ تولید می گردد. البته می توان در صورت درخواست مشتری از ورق هایی در ضخامت های دیگر استفاده کرد.

قالب نیوجرسی در مدل های مختلفی ساخته می شود.

برای سفارش مدل مد نظر خودتان می توانید نقشه یا عکس قالب مد نظرتون را از طریق واتساپ یا تلگرام ارسال کنید.

بعد از بررسی نقشه و ابعاد مورد نظرتان، وزن قالب نیوجرسی محاسبه می گردد.

بعد از محاسبه وزن قالب قیمت به همراه وزن به صورت پیش فاکتور ارسال می گردد.

تولید قالب نیوجرسی در گروه صنعتی و بازرگانی مدرن سازان  به صورت کاملا تخصصی و استاندارد انجام می گردد.

قبل از خرید و سفارش می توانید:

کیفیت و قیمت قالب های تولید شده توسط گروه صنعتی و بازرگانی مدرن سازان را با شرکت های دیگر مقایسه کنید.

جهت اطلاع از دیگر محصولات به صفحه اصلی سایت مراجعه کنید

قالب بتن نیوجرسی چیست؟

بلوک بتن نیوجرسی یا مانع نیوجرسی برای هدایت یک مسیر و جلوگیری از خسارت احتمالی به هنگام تصادفات است که معمولاً به صورت قطعات بتنی پیش ساخته عرضه می شوند. بنابراین قالب بتن نیوجرسی یک قالب طراحی شده خاص مطابق با نوع بلوک نیوجرسی است که با توجه به نیاز هر پروژه تغییر می کند. این قالب ها همانند قالب جدول خیابانی ابعاد مشخصی دارد که به درخواست مشتری می توان تغییراتی در این ابعاد و ویژگی‌های آن به وجود آورد.

نحوه تولید قالب بتن نیوجرسی

برای تولید قالبهای نیوجرسی ابتدا باید ابعاد آن مشخص شود. بعد از مشخص شدن ابعاد، با توجه به نوع قالب و شرایط تولید آنها، ضخامت ورق فلزی استفاده شده در آنها تعیین می‌شود که در بیشتر موارد از ورق ۴ میل استفاده میشود. در مرحله بعد با توجه به ابعاد مشخص شده و طراحی در نظر گرفته شده برای بلوک نیوجرسی، ورق فلزی برش داده می شود. در نهایت ورقهای فلزی در کنار یکدیگر قرار می گیرند و جوشکاری می شوند. مرحله پایانی کار هم شامل درز بندی و درزگیری قالب بتن است تا از خروج بتن و آب سیمان جلوگیری شود و قالب به صورت صاف و یکپارچه خارج شود.

چه مواردی در سفارش قالب نیوجرسی قابل تغییر است؟

اگر شما به عنوان صاحب یک کارگاه به دنبال سفارش تولید قالب بتن نیوجرسی هستید، می توانید به عنوان یک قالب سفارشی تغییراتی در آن به وجود بیاورید که مطابق با نیاز شما و کارگاه باشد. اولین تغییری که می توانید اعمال کنید، تغییر طراحی و مدل قالب است که میتوانید نقشه یا عکس مورد نظر و همچنین ابعاد آن را از شیوه های مختلف ارتباطی در اختیار کارشناسان و پشتیبان ما قرار دهید تا طراحی اولیه بر مبنای آن صورت گیرد.

تغییر دیگری که در قالب نیوجرسی می توانید ایجاد کنید، نوع ورق استفاده شده در ساخت قالب و همچنین ضخامت آن است که طبیعتاً وزن قالب را هم تحت تاثیر قرار می دهد. در حالت استاندارد معمولا از ورق ۴ میل برای ساخت بدنه قالب استفاده می شود. اما در گروه مدرن سازان آمادگی انجام سفارش های متنوع تری هم داریم که با توجه به نیاز کارگاه شما می توانید تغییرات را اعمال کنیم.

قیمت قالب بتن نیوجرسی

قیمت قالبهای نیوجرسی همانند سایر قالب های فلزی تحت تاثیر فاکتورهای مختلفی از جمله شرایط ساخت آنها قرار می‌گیرد که در همان مرحله سفارش به شما گفته می شود. این یعنی شما هر تغییری که در مواد اولیه اعمال کنید یا در سفارش خود به دنبال استفاده از یک طرح خاص یا شرایط خاص باشید ممکن است قیمت آنها را هم تغییر دهد. به عنوان مثال طراحی قالبهای سفارشی نیاز به طراحی اولیه و اختصاص زمان برای ساخت و تولید قالب دارد که طبیعتاً زمان بیشتری نسبت به قالب های معمولی برده و این هزینه تمام شده قالب را افزایش می دهد.

در کنار آن باید فاکتورهای دیگری مانند نوع و ضخامت ورق فلزی استفاده شده در قالب ابعاد را هم در نظر بگیریم که همه آنها قیمت نهایی قالب نیوجرسی را تعیین می‌کنند. اما اگر شما به دنبال اطلاعات دقیق تر و به روز شده در رابطه با قیمت قالب بتن نیوجرسی هستید می توانید همین الان با کارشناسان و پشتیبانی گروه مدرن سازان در ارتباط باشید و از آنها بخواهید که در مورد انتخاب محصول و لیست قیمت آنها به شما کمک کنند.
