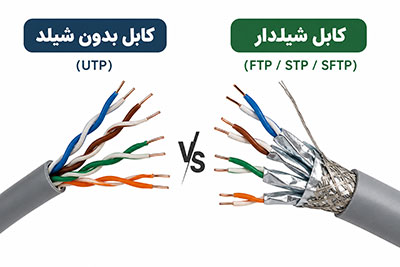

تفاوت کابل شیلددار و بدون شیلد
آیا می دانید انتخاب نادرست کابل می تواند پروژه تان را با اختلالات سیگنال و هزینه های گزاف روبرو کند؟ این مقاله به شما کمک می کند تا با درک عمیق تفاوت های کابل شیلددار و بدون شیلد، بهترین تصمیم را برای پایداری و کارایی سیستم های خود بگیرید.
انتخاب بین کابل شیلددار و بدون شیلد به طور عمده به میزان نویز الکترومغناطیسی محیط و حساسیت داده های انتقالی بستگی دارد؛ کابل های شیلددار برای محیط های پر نویز و کابل های بدون شیلد برای شرایط عادی و کم نویز مناسب ترند.
در دنیای امروز که فناوری های مختلف زندگی ما را احاطه کرده اند، انتقال پایدار و بدون اختلال داده ها و جریان برق از اهمیت بالایی برخوردار است. از شبکه های خانگی گرفته تا زیرساخت های پیچیده صنعتی، سیم ها و کابل ها نقش حیاتی در این انتقال ایفا می کنند. اما آیا تا به حال به تفاوت های انواع کابل ها فکر کرده اید؟ به خصوص کابل های شیلددار و بدون شیلد که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. انتخاب نادرست می تواند منجر به مشکلاتی مانند تداخل سیگنال، کاهش کارایی و حتی خسارات مالی شود. هدف این مقاله، ارائه یک راهنمای جامع برای مهندسان، تکنسین ها و خریداران صنعتی است تا با درک دقیق این تفاوت ها، انتخابی آگاهانه و متناسب با نیازهای پروژه های خود داشته باشند. با ما همراه باشید تا به صورت کاملا تخصصی و کاربردی، این دو نوع کابل را بررسی کنیم و به شما در تصمیم گیری کمک کنیم.
📘 کابل شیلددار چیست و چگونه کار می کند؟
کابل شیلددار به کابلی گفته می شود که دارای یک یا چند لایه محافظ (شیلد) در اطراف هادی های داخلی خود است. این لایه های محافظ برای جلوگیری از تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) طراحی شده اند. این تداخلات می توانند کیفیت سیگنال را به شدت کاهش دهند یا حتی باعث از دست رفتن داده ها شوند. شیلد با ایجاد یک قفس فارادی، میدان های الکترومغناطیسی خارجی را جذب و به زمین منتقل می کند و از رسیدن آنها به سیگنال های داخلی کابل جلوگیری می نماید.
آناتومی یک کابل شیلددار (هادی، عایق، شیلد، روکش)
برای درک بهتر عملکرد کابل شیلددار، باید با ساختار آن آشنا شویم. یک کابل شیلددار معمولا از چندین جزء اصلی تشکیل شده است:
- هادی (Conductor): هسته اصلی کابل که وظیفه انتقال جریان الکتریکی یا داده ها را بر عهده دارد. معمولاً از مس یا آلومینیوم ساخته می شود.
- عایق (Insulation): لایه ای که هادی را احاطه کرده و از تماس آن با سایر هادی ها یا شیلد جلوگیری می کند. این لایه همچنین از نشت جریان جلوگیری می کند.
- شیلد (Shield): لایه محافظ رسانا که دور عایق یا گروهی از سیم های عایق دار قرار می گیرد. این لایه معمولاً از فویل آلومینیومی، بافت مسی یا ترکیبی از هر دو ساخته می شود. وظیفه اصلی آن محافظت در برابر نویزهای خارجی است.
- روکش خارجی (Outer Jacket): لایه نهایی که تمام اجزای داخلی را در برابر آسیب های فیزیکی، رطوبت، مواد شیمیایی و سایر عوامل محیطی محافظت می کند.
انواع شیلد (فویل، بافت مسی، شیلد ترکیبی)
شیلدها انواع مختلفی دارند که هر کدام مزایا و معایب خاص خود را ارائه می دهند:
- شیلد فویلی (Foil Shield): این نوع شیلد از یک لایه نازک فویل آلومینیوم تشکیل شده است. مزیت اصلی آن پوشش 100% و محافظت عالی در برابر فرکانس های بالا است. با این حال، انعطاف پذیری کمتری دارد و مقاومت مکانیکی آن نسبتاً پایین است.
- شیلد بافت مسی (Braided Shield): این شیلد از رشته های مسی بافته شده تشکیل می شود. محافظت خوبی در برابر فرکانس های پایین ارائه می دهد، بسیار مقاوم و انعطاف پذیر است. اما پوشش 100% ندارد (معمولاً 70-95%) و ممکن است در برابر فرکانس های بسیار بالا کمی ضعیف تر عمل کند.
- شیلد ترکیبی (Combination Shield): بهترین عملکرد را با ترکیب فویل و بافت مسی ارائه می دهد. این ترکیب هم پوشش عالی فویل را دارد و هم استحکام و محافظت بافت مسی را. این نوع شیلد برای محیط های بسیار پر نویز و کاربردهای حساس ایده آل است.
📘 کابل بدون شیلد (UTP) چیست؟

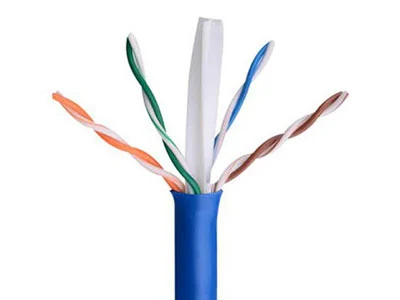

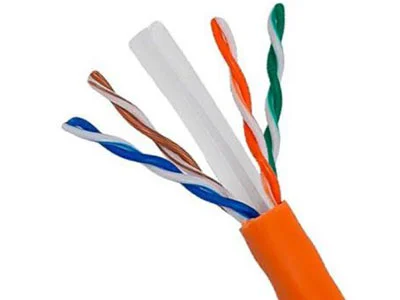

کابل بدون شیلد، همان طور که از نامش پیداست، فاقد لایه محافظ رسانا در اطراف هادی های داخلی است. کابل UTP معمولاً شامل چندین زوج سیم تابیده شده (Twisted Pair) است که هر زوج برای کاهش تداخل داخلی (Crosstalk) و بهبود کیفیت سیگنال به هم تابیده شده اند. سادگی ساختار، وزن کمتر و هزینه پایین تر از مزایای اصلی این کابل هاست.
چرا کابل بدون شیلد در بسیاری از محیط ها استاندارد است؟
کابل های بدون شیلد، به خصوص کابل های زوج تابیده بدون شیلد (UTP)، در بسیاری از کاربردها به عنوان استاندارد صنعتی شناخته می شوند. دلیل این محبوبیت به چند عامل کلیدی بازمی گردد:
- قیمت مناسب: به دلیل ساختار ساده تر و عدم نیاز به مواد گران قیمت برای شیلد، هزینه تولید و خرید این کابل ها به مراتب کمتر است.
- انعطاف پذیری بالا: فقدان لایه شیلد باعث می شود کابل های بدون شیلد سبک تر و انعطاف پذیرتر باشند، که نصب و مدیریت آنها را در فضاهای محدود آسان تر می کند.
- سهولت نصب: نصب و ترمینیشن کابل های UTP ساده تر است و نیاز به ابزار یا تخصص خاصی برای اتصال به زمین ندارد.
- عملکرد کافی در محیط های کم نویز: در محیط های خانگی، اداری و بسیاری از شبکه های داخلی که منابع تداخل الکترومغناطیسی قوی وجود ندارد، کابل های UTP عملکرد کاملاً قابل قبولی ارائه می دهند.
📘 مقایسه ۷ تفاوت کلیدی کابل شیلددار و بدون شیلد
انتخاب بین این دو نوع کابل به درک دقیق تفاوت های آنها بستگی دارد. در ادامه به هفت تفاوت کلیدی می پردازیم که به شما در تصمیم گیری کمک می کند.
مقاومت در برابر نویز و تداخل (EMI/RFI)
این مهم ترین تفاوت است. کابل های شیلددار به دلیل وجود لایه محافظ، توانایی بسیار بالایی در دفع نویزهای الکترومغناطیسی و رادیویی دارند. این نویزها می توانند از دستگاه های الکترونیکی، موتورهای صنعتی، خطوط برق و حتی سیگنال های رادیویی اطراف ناشی شوند. در مقابل، کابل های بدون شیلد در برابر این نوع تداخلات آسیب پذیرتر هستند و کیفیت سیگنال آنها در محیط های پر نویز به سرعت کاهش می یابد.
انعطاف پذیری و شعاع خم
کابل های بدون شیلد به دلیل ساختار ساده تر و عدم وجود لایه های اضافی، معمولاً انعطاف پذیری بیشتری دارند و می توانند با شعاع خم کوچک تری نصب شوند. این ویژگی آنها را برای فضاهای تنگ و کاربردهایی که نیاز به حرکت مکرر کابل دارند (مانند کابل های پچ در رک های شبکه) مناسب می سازد. کابل های شیلددار به دلیل لایه های محافظ، سفت تر و کمتر انعطاف پذیر هستند و نیاز به شعاع خم بزرگ تری دارند که در غیر این صورت ممکن است به شیلد آسیب برسد.
تفاوت در وزن و سهولت نصب
کابل های شیلددار به دلیل وجود مواد اضافی در لایه شیلد، سنگین تر و حجیم تر از کابل های بدون شیلد هستند. این موضوع می تواند در پروژه های بزرگ که نیاز به کیلومترها کابل کشی دارند، بر وزن کلی سازه و سهولت حمل و نقل تأثیر بگذارد. همچنین، نصب کابل های شیلددار پیچیده تر است، زیرا نیاز به ترمینیشن دقیق شیلد و اتصال صحیح به زمین دارند.
الزامات اتصال به زمین (Grounding)
یکی از مهم ترین جنبه های کابل های شیلددار، نیاز به اتصال صحیح شیلد به زمین است. شیلد بدون اتصال به زمین، نه تنها بی اثر است، بلکه می تواند به عنوان یک آنتن عمل کرده و نویز را جذب کند. این امر حتی می تواند وضعیت را بدتر از کابل بدون شیلد کند. کابل های بدون شیلد نیازی به اتصال به زمین ندارند و از این بابت نصب ساده تری دارند. این نکته برای مهندسان و تکنسین ها بسیار حیاتی است.
عدم اتصال صحیح شیلد کابل به زمین می تواند منجر به عملکرد معکوس و حتی افزایش نویز در سیستم شود. همیشه از متخصصین برای اجرای صحیح Grounding استفاده کنید.
تفاوت های قیمتی و هزینه های جانبی
کابل های شیلددار به دلیل استفاده از مواد بیشتر و فرآیند تولید پیچیده تر، معمولا گران تر از کابل های بدون شیلد هستند. علاوه بر هزینه خود کابل، هزینه های نصب و نگهداری نیز ممکن است برای کابل های شیلددار بیشتر باشد، به خصوص اگر نیاز به تجهیزات خاص برای ترمینیشن و اتصال به زمین وجود داشته باشد. در مقابل، کابل های بدون شیلد گزینه ای مقرون به صرفه تر برای پروژه هایی با بودجه محدود یا محیط های کم نویز محسوب می شوند.
پهنای باند و نرخ انتقال داده
در محیط های عاری از نویز، هر دو نوع کابل می توانند پهنای باند و نرخ انتقال داده مشابهی را ارائه دهند. اما در محیط های پر نویز، کابل های شیلددار به دلیل محافظت بهتر از سیگنال، می توانند داده ها را با کیفیت بالاتر و افت کمتری در فواصل طولانی تر منتقل کنند. این ویژگی برای کاربردهایی مانند شبکه های پرسرعت، دیتاسنترها و سیستم های ابزار دقیق که حساسیت به از دست رفتن داده بسیار بالاست، حیاتی است.
طول عمر و مقاومت محیطی
کابل های شیلددار اغلب دارای روکش های مقاوم تری هستند و به دلیل لایه شیلد، از مقاومت مکانیکی و محافظت بیشتری در برابر عوامل محیطی برخوردارند. این ویژگی باعث می شود که در محیط های صنعتی خشن، فضای باز یا زیر زمین، طول عمر بیشتری داشته باشند. کابل های بدون شیلد معمولا برای محیط های داخلی و کمتر چالش برانگیز طراحی شده اند و ممکن است در برابر آسیب های فیزیکی یا عوامل محیطی مقاومت کمتری از خود نشان دهند.
📘 جداول مقایسه ای فنی
برای درک بهتر تفاوت ها، جدول زیر خلاصه ای از ویژگی های کلیدی هر دو نوع کابل را ارائه می دهد.
📘 راهنمای انتخاب کابل بر اساس محیط پروژه
انتخاب کابل مناسب نیازمند ارزیابی دقیق شرایط محیطی، نوع سیگنال و حساسیت کاربرد است. در ادامه به شما کمک می کنیم تا با توجه به این عوامل، بهترین گزینه را انتخاب کنید.
|
✅ مزایا
مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی. مناسب برای انتقال داده های حساس و جریان های ولتاژ بالا. افزایش ایمنی و کیفیت انتقال. طول عمر بیشتر در شرایط سخت محیطی. |
⚠️ محدودیت ها
قیمت بالاتر، انعطاف پذیری کمتر، نصب پیچیده تر و نیاز به اتصال به زمین صحیح. حجیم تر و سنگین تر بودن. |
چه زمانی کابل شیلددار انتخاب اجباری است؟
استفاده از کابل شیلددار در سناریوهای زیر نه تنها توصیه می شود، بلکه اغلب یک ضرورت فنی است:
- محیط های صنعتی: کارخانه ها، نیروگاه ها، و هر محیطی که در آن موتورهای بزرگ، تجهیزات جوشکاری، ژنراتورها و سایر منابع تولیدکننده نویز الکترومغناطیسی وجود دارند.
- سیستم های ابزار دقیق و کنترل: برای انتقال سیگنال های آنالوگ و دیجیتال حساس از سنسورها به کنترل کننده ها که کوچک ترین نویز می تواند منجر به خطاهای فاحش شود.
- شبکه های داده پرسرعت و دیتاسنترها: در شبکه های گیگابیتی و بالاتر، و در دیتاسنترها که حجم عظیمی از داده ها با سرعت بالا منتقل می شوند و حفظ یکپارچگی سیگنال حیاتی است.
- سیستم های صوتی و تصویری حرفه ای: برای جلوگیری از نویز و همهمه در استودیوها، سالن های کنفرانس و سیستم های پخش.
- کابل کشی های طولانی: در فواصل طولانی، افت سیگنال و جذب نویز بیشتر می شود، بنابراین شیلد می تواند به حفظ کیفیت سیگنال کمک کند.
چه زمانی کابل بدون شیلد بهترین انتخاب اقتصادی است؟
کابل های بدون شیلد نیز در بسیاری از کاربردها عملکرد عالی دارند و از نظر اقتصادی مقرون به صرفه ترند:
- شبکه های خانگی و اداری معمولی: در محیط هایی که منابع نویز الکترومغناطیسی قوی وجود ندارد و فواصل کابل کشی کوتاه تا متوسط است.
- کاربردهای عمومی داده: برای اتصال کامپیوترها، پرینترها، روترها و سایر تجهیزات شبکه در محیط های کم نویز.
- سیستم های تلفنی: کابل های تلفن سنتی و برخی سیستم های VoIP.
- پروژه های با بودجه محدود: زمانی که کاهش هزینه ها اولویت دارد و الزامات محافظت در برابر نویز خیلی بالا نیست.
📘 نکات طلایی در نصب و اتصال کابل های شیلددار
نصب صحیح کابل شیلددار به اندازه انتخاب آن اهمیت دارد. رعایت نکات زیر به شما کمک می کند تا از حداکثر کارایی این کابل ها بهره مند شوید.
همیشه شیلد را فقط از یک انتها به زمین متصل کنید تا از ایجاد حلقه زمین (Ground Loop) که خود می تواند منبع نویز باشد، جلوگیری شود. در برخی موارد خاص، شیلد دو طرفه با استفاده از تجهیزات خاص توصیه می شود.
|
1
ارزیابی محیط |
2
تحلیل نویز |
3
تعیین بودجه |
4
انتخاب کابل |
- ترمینیشن صحیح: اطمینان حاصل کنید که شیلد به درستی و به صورت کامل به کانکتور یا ترمینال متصل شده است. استفاده از ابزارهای مناسب برای لخت کردن و پرس کردن کابل ضروری است.
- مسیر کابل کشی: کابل های شیلددار را حتی الامکان دور از منابع قوی نویز مانند موتورهای الکتریکی بزرگ، ترانسفورماتورها و خطوط برق AC با ولتاژ بالا قرار دهید.
- رعایت شعاع خم: از خم کردن بیش از حد کابل خودداری کنید، زیرا می تواند به لایه شیلد آسیب رسانده و کارایی آن را کاهش دهد.
- بررسی پیوستگی شیلد: پس از نصب، با استفاده از مولتی متر یا تستر کابل، پیوستگی شیلد را بررسی کنید تا از اتصال صحیح آن به زمین اطمینان حاصل شود.
📌 نتیجه گیری و جمع بندی نهایی
همانطور که بررسی شد، انتخاب بین کابل شیلددار و بدون شیلد یک تصمیم مهم است که باید بر اساس تحلیل دقیق نیازهای پروژه و شرایط محیطی اتخاذ شود. کابل های شیلددار با قابلیت بی نظیر خود در مقابله با نویز الکترومغناطیسی، برای محیط های صنعتی، دیتاسنترها و کاربردهای حساس که یکپارچگی سیگنال در اولویت است، انتخابی ایده آل هستند. در مقابل، کابل های بدون شیلد با مزایای اقتصادی و سهولت نصب، گزینه ای عالی برای محیط های کم نویز و کاربردهای عمومی محسوب می شوند. در نهایت، با در نظر گرفتن عواملی مانند میزان نویز، بودجه، پیچیدگی نصب و طول عمر مورد انتظار، می توانید بهترین کابل را برای پروژه خود انتخاب کرده و از عملکرد پایدار و بدون مشکل سیستم های خود اطمینان حاصل کنید. توجه به جزئیات فنی و رعایت استانداردهای نصب، کلید موفقیت در هر پروژه کابل کشی است.
